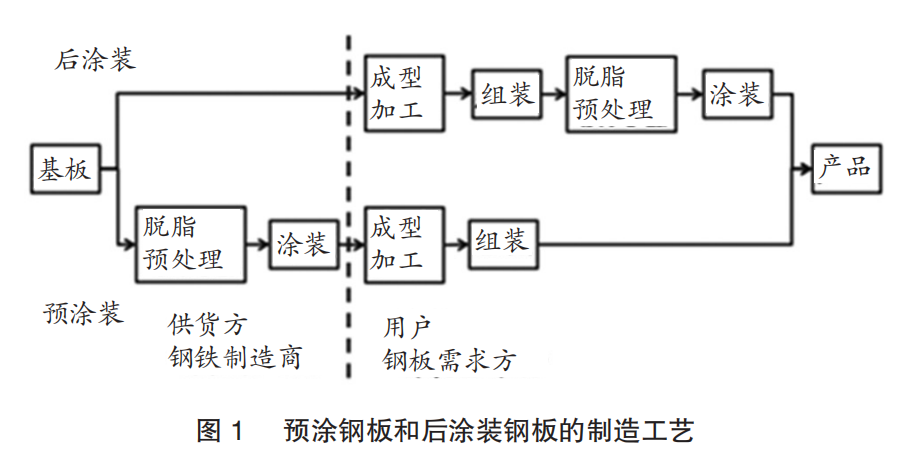

涂層鋼板是一種表面處理鋼板。涂裝的主要目的是對鋼板賦予外觀設計性和耐腐蝕性等功能，大致分為兩種：在制造工藝的成型、加工前涂裝的預涂鋼板；成型、加工后涂裝的后涂裝鋼板，如圖1所示。預涂鋼板可以省略下游用戶的涂裝工藝，使得揮發性有機化合物（VOC）大幅減少，有效利用涂裝設備占用的空間等諸多優點，因此，目前預涂鋼板正廣泛應用于家電和建材領域。

預涂鋼板根據用途需要不同的性能，特別是與后涂裝鋼板相比，以及當今環境和能源問題的大背景之下，迫切需要：1）成型加工性與其他性能和功能的平衡；2）提高耐腐蝕性；3）減少環境負荷物質和提高能源效率。

本文主要介紹了日本制鐵公司家電預涂鋼板的結構、制造工藝、所需性能的概況，以及相關的應用案例。

2.1 預涂鋼板的結構

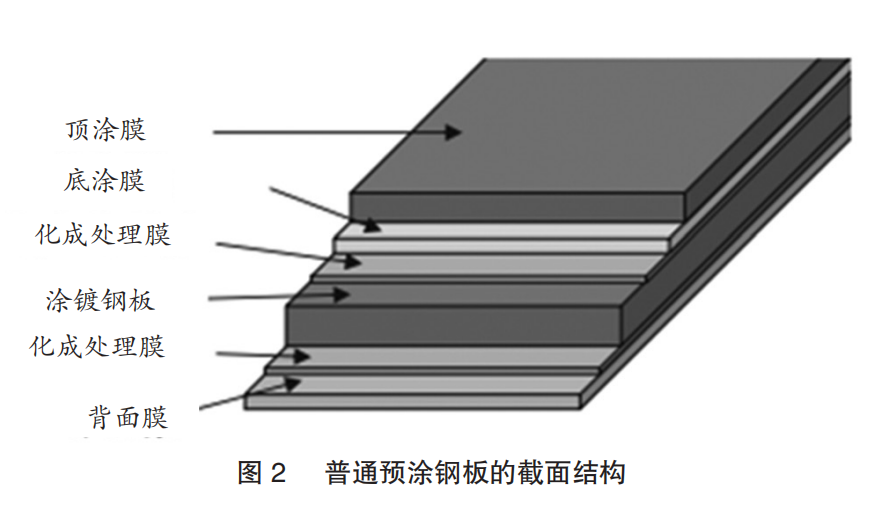

圖2顯示的是家電產品用預涂鋼板的典型截面結構。涂裝前的基板大多采用熱鍍鋅鋼板（GI）和電鍍鋅鋼板（EG）。近年來，為了獲得更高的涂裝后耐腐蝕性，Zn-Al-Mg合金鍍層鋼板也開始應用于室外電器。對基板進行化成處理，主要目的是提高涂膜粘附性，并在其上層形成涂膜，作為表面涂膜。涂上底涂料后，通常采用“二涂二烤”工藝形成雙層結構的涂膜，即加熱固化形成底涂膜，接著涂上涂料，然后加熱固化形成頂涂膜。底涂膜賦予化成處理膜粘附性和耐腐蝕性，賦予頂涂膜外觀設計性、硬度、加工性、耐污染性等功能。涂料是由樹脂（主樹脂、交聯樹脂）、顏料（著色顏料、防銹顏料、體質顏料）、溶劑、增塑劑、添加劑等構成。作為主樹脂，聚酯兼具優秀的加工性、耐污染性、硬度；交聯樹脂則采用三聚氰胺樹脂和異氰酸酯樹脂。

2.2 預涂鋼板的制造工藝

日本制鐵公司君津廠預涂鋼板連續涂裝產線的概況顯示：預涂鋼板一般在連續涂裝線上制造，卷成板卷的涂鍍鋼板在涂裝產線前被開卷，經過脫脂、化成處理、預涂、頂涂等各工序，在涂裝后再次卷取成板卷。

為了涂覆化成處理液或各層涂料，接觸型輥涂法被廣泛采用。輥涂法是將輥浸入涂料中，另一輥在與鋼板接觸的同時涂覆涂料。盡管適用于大批量生產，但也會出現條紋和涂裝不均勻的情況，另外，金屬涂料會因涂膜中發光顏料的取向而使外觀發生較大變化，也更容易出現涂裝后不均勻的問題。與此相對，非接觸型的簾幕涂裝法是將涂料從縫隙中流到鋼板上進行涂覆的方式，能夠解決接觸方式產生的外觀問題，涂裝外觀極其美麗，但也存在膜厚難以控制的問題。輥簾流涂方式結合了這兩種方法的優點，通過將涂料倒入兩輥之間，將膜厚控制在輥縫決定的厚度后，再流到鋼板上進行涂裝，這也是一種可以避免上述問題的涂裝方式。

在烘干底涂膜和表面涂膜的加熱方式上，熱風烘干方式被廣泛采用，但也會采用高頻感應加熱方式（IH），這種方式可以很好地控制輸入熱量。此外，使用近紅外光（NIR）加熱的方法，可以在極短的時間內實現涂膜固化，以及使用配備電子束（EB）輻照設備的生產線通過自由基聚合進行固化。

2.3 預涂鋼板的演變及功能需求

預涂鋼板應用于家電產品最早始于二十世紀70年代后半期，美國通用電氣公司將其用作冰箱原材料，當時主要將冷軋鋼板用作基板，為了提高耐腐蝕性，開始使用熱鍍鋅鋼板和電鍍鋅鋼板。另外，二十世紀90年代后期，為了提高涂膜的加工性，日本將大分子量的聚酯樹脂與三聚氰胺樹脂交聯使用，隨著該技術的逐步確立，微波爐、音頻設備等家電產品彎曲加工的外殼開始采用預涂鋼板，進而利用梯度組成結構開發加工性、耐污染性以及硬度優異的涂膜，同時利用液晶性樹脂和聚酯樹脂聚合物共混物，開發兼具加工性和硬度的技術，另一方面，隨著耐化學性的提高，預涂鋼板的應用逐步推廣到了洗衣機和冰箱。

另一方面，針對空調室外機和熱水器室外機等室外使用的用途，90年代開始，通過積累暴露試驗數據，為了提高端面耐腐蝕性，推進了預涂處理，同時開發了破損并不明顯的橘皮紋預涂鋼板，以此為契機，空調室外機開始推行預涂裝處理，從90年代后半期到2000年以后，預涂鋼板不僅作為箱體的作用，還需要一些附加值功能，如防止帶電性、 散熱性、吸熱性等功能系列產品投入實際應用。另外，進入2000年后，受歐盟RoHS指令的影響，開始向無鉻產品轉變，目前日本生產的家電產品用預涂鋼板幾乎都是不含六價鉻的無鉻產品。此外，近來開始使用Zn-Al-Mg鍍層鋼板作為涂裝基板，提高耐腐蝕性，實現了更長的產品壽命和免維護，由于基板具有更高的耐腐蝕性，通過使用單層表面涂膜，從而降低了總成本 。

因此，相對于現有技術的后涂裝鋼板，通過各種技術革新，逐步擴大了預涂鋼板的用途。目前關鍵性問題主要包括：1）成型加工性與其他性能和功能的平衡；2）提高包括端面在內的耐腐蝕性；3）應對環境和能源問題。

3.1 加工性和耐污染性優秀的預涂鋼板

預涂鋼板廣泛應用于空調室外機和熱水器外殼的外板面板。由于這種預涂鋼板需要較高的加工性能，因而大多使用軟質的聚酯-三聚氰胺涂膜。另一方面，安裝在室外的家電外殼由于長期使用，往往會附著尾氣、粉塵等污染物，逐漸形成雨條狀，污垢明顯。特別是軟質涂膜的耐污染性通常偏低，另外，隨著在熱泵熱水器和家用熱電聯產系統等大型室外外殼上的應用增加，外殼面板的污染逐漸變得明顯，在這種背景下，對外殼面板耐污染性的需求正在不斷提高。

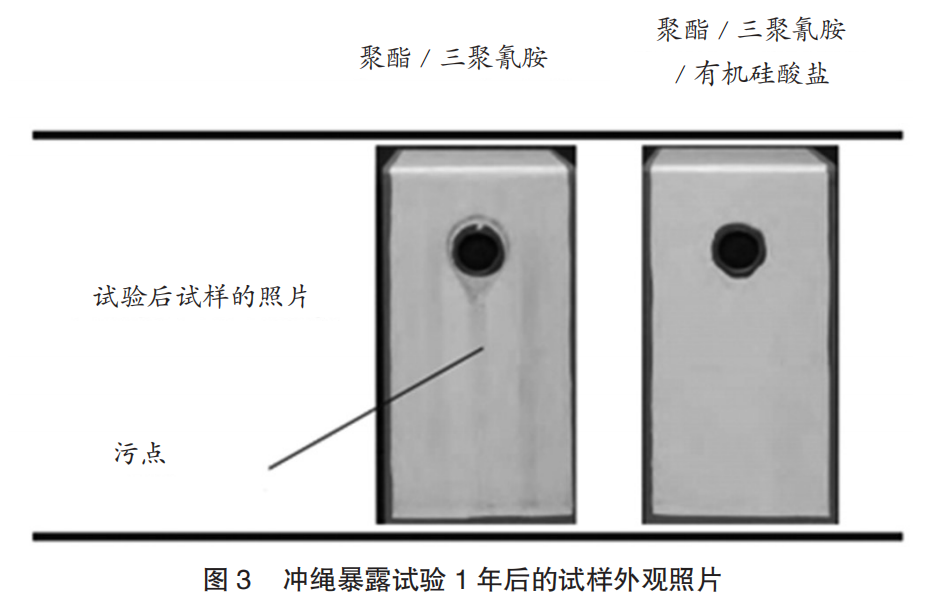

為了制造既可加工又可耐污染的預涂鋼板，日本制鐵公司在聚酯/三聚氰胺涂料中添加0-1wt%硅酸鹽，在熱鍍鋅鋼板上形成涂膜，通過濕潤處理水解涂膜表面硅酸鹽的烷氧基，然后將炭黑作為模型污染物，進行涂膜耐污染性的評價和暴露試驗。借助輝光放電發射分光法（GDOES）測量制作的涂膜，發現聚酯/三聚氰胺/硅酸鹽涂膜中，表層中來自硅酸鹽的硅比率較高，來自三聚氰胺的氮比率較低。另一方面，在聚酯/三聚氰胺涂膜中，來自三聚氰胺的氮在表層富集。可以認為，即使添加硬質成分硅酸鹽，也能在表層形成梯度組分，從而有助于兼顧預涂鋼板所要求的加工性。圖3是在日本沖繩進行1年日照環境下暴露試驗時的外觀照片?？梢钥闯觯c聚酯/三聚氰胺相比，聚酯/三聚氰胺/硅酸鹽涂膜表面的雨滴污垢較小。

圖4顯示了暴露試驗前后涂膜與炭黑（污染物）和水粘附的計算結果。聚酯/三聚氰胺/硅酸鹽涂膜與水的粘附功大于與污染物的粘附功，在暴露試驗后也維持了這種狀態，可以說是耐污染性良好的狀態。另一方面，聚酯/三聚氰胺涂膜在暴露前與污染物的粘附功大于與水的粘附功，但暴露1年后，粘附功情況出現逆轉，與水的粘附功大于與污染物的粘附功。通過將硅酸鹽添加到涂膜中，使其在表層上富集，發現氫鍵組分對與水的粘附功做出貢獻較大，偶極子間力對與炭黑（污染物）的粘附功做出的貢獻較小，可以推測，通過與水的選擇性混合，抑制了污染物的附著。也有研究顯示，該聚酯/三聚氰胺/硅酸鹽涂膜不僅具備耐污染性，耐腐蝕性、耐光性、加工性也與未添加硅酸鹽的涂膜相當。

3.2 切割端面耐紅銹性能優秀的預涂鋼板

2000年以后，歐盟RoHS指令要求電子電氣設備降低環境負荷，預涂鋼板的化成處理膜和涂膜也開始推行無鉻化，在無鉻酸鹽預涂鋼板應用于室外用途的過程中，切斷端面短期內發生紅銹的情況時有發生。預涂鋼板與后涂裝不同，在涂裝后進行成型和加工，由此生成的切割端面沒有鍍層或涂膜。通常而言，在切割端面，從鍍層和涂膜中溶出的鍍層成分和防銹成分可以保護切割端面的鋼板，從而抑制紅銹的發生，只有當無鉻酸鹽預涂鋼板在梅雨時期安裝于海岸線的鹽害地區時，才會產生紅銹。

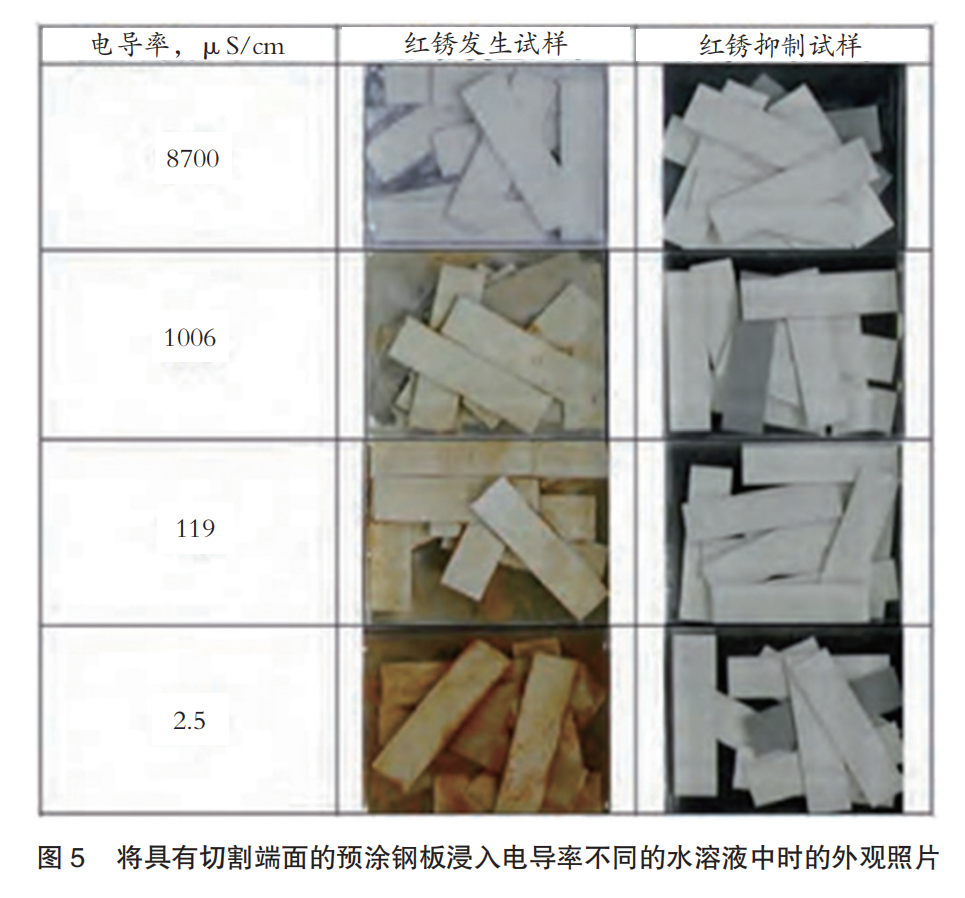

究其原因，可能由于切割端面長期連續浸漬于不含電解質的水中，鍍層成分鋅和鋼之間沒有形成電偶電池，鋅的溶出所產生的犧牲防腐作用并不充分。因此，在底涂膜中添加防銹顏料，需要滿足三大特性：1）環保型化合物；2）水中溶解度高；3）滿足涂裝烘烤過程中不熱解，從而使得預涂鋼板浸入電導率低的水中也可以抑制切割端面的紅銹，如圖5所示。據推測，緩蝕劑的溶出增大了端面附近的導電性，這反過來又導致電化學電流和鋅的犧牲性防腐作用。另一方面，過量的鋅溶出也會導致涂膜起泡，由此可見，防腐顏料能夠提供長期的端面防腐，同時也能抑制起泡。

3.3 采用Zn-Al-Mg鍍層鋼板基板的預涂鋼板

在涂鍍鋼板領域，近年來，耐腐蝕性優異的Zn-Al-Mg合金鍍層鋼板成為了開發的熱點。Zn-11%Al-3%Mg-0.2%Si和Zn-6%Al-3%Mg合金鍍鋅鋼板等典型產品具有很高的耐腐蝕性 。2000年以后，在預涂鋼板領域，主要在家電產品上進行了無鉻酸鹽處理，但改善端面耐腐蝕性依舊是一大課題。為了提高端面耐腐蝕性，不僅要開發化成處理膜和底涂膜，也可以從母材涂鍍的角度進行改善。

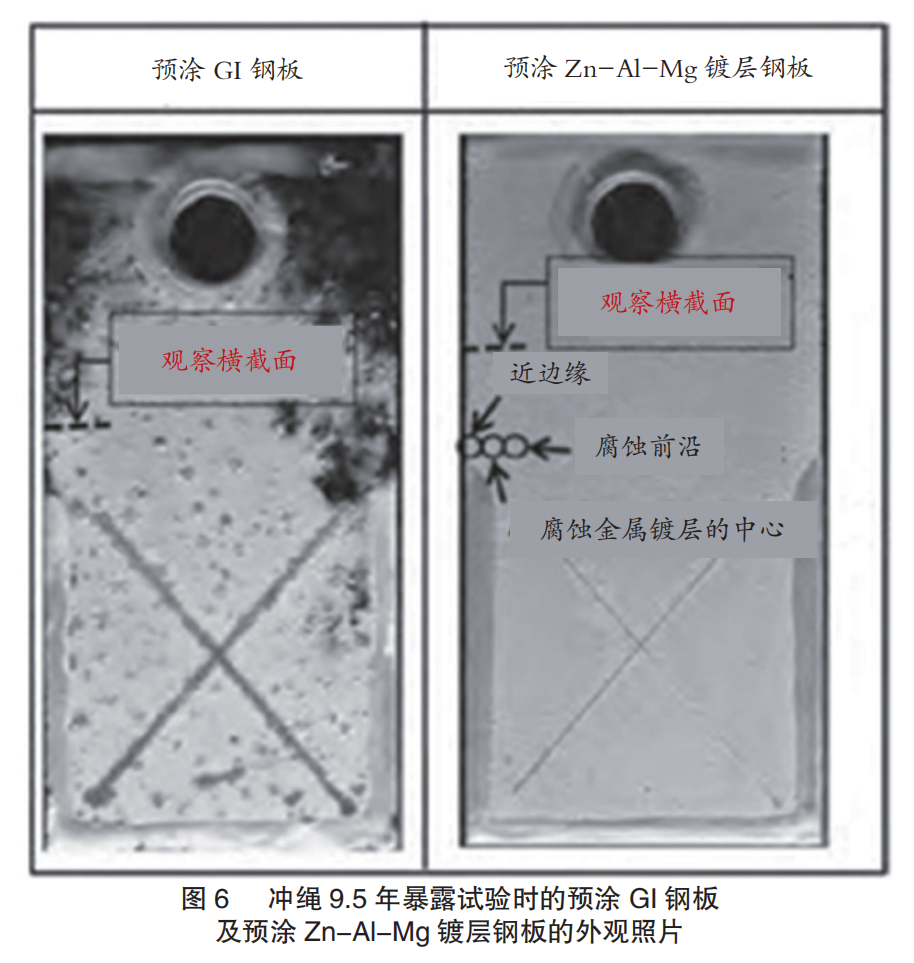

日本制鐵對無鉻酸鹽預涂Zn-11%Al-3%Mg-0.2%Si合金鍍層鋼板在沖繩進行了9.5年的長期暴露試驗，并與無鉻酸鹽預涂Zn-0.2%Al鍍層（GI）鋼板進行比較，進行了端面耐腐蝕性的考察和切割端面附近的腐蝕產物的顯微分析（圖6）。其結果顯示，從沖繩暴露試驗材料的端面腐蝕幅度來看，在腐蝕開始初期（暴露2.5年），涂裝基板在Zn-Al-Mg鍍層鋼板和GI鋼板的邊緣蠕變寬度方面沒有發現大的差異，但隨著時間的推移，兩者的差異擴大，與預涂的GI鋼板相比，在長期暴露中預涂Zn-Al-Mg鍍層鋼板邊緣蠕變寬度更小。預涂層GI鋼板從端面開始的紅銹寬度也隨著暴露期推移而變大，與此相對，預涂Zn-Al-Mg鍍層鋼板即使暴露9.5年，端面也幾乎不發生紅銹。

另外，電子探針微分析儀（EPMA）上分析端面附近的截面，預涂GI鋼板在腐蝕部位主要檢測到Zn、O，因此，曾被認為是氫氧化鋅或絕緣性較低的、以氧化鋅為主體的腐蝕產物，預涂Zn-Al-Mg鍍層鋼板中檢測到Zn、Mg、O、Cl，推測致密的腐蝕產物正在堆積。另外,剝離預涂Zn-Al-Mg鍍層鋼板的涂膜,利用X射線衍射（XRD）對腐蝕產物進行分析，切割端面揭示了Zn6Al2（OH）16CO3·4H2O的存在，并暗示了耐腐蝕產物碳酸鋅鋁的保護作用。另外，由于沒有檢測出含有Mg的腐蝕產物，因此推定Mg以非晶態形式存在。通過將Zn-Al-Mg鍍層鋼板作為預涂鋼板的基板使用，可以認為穩定的腐蝕產物覆蓋切斷端面，發揮屏障效應，進而抑制始于端面的腐蝕。

3.4 高反射性預涂鋼板

隨著業內對環境和能源問題愈發關注，在電子電氣設備中使用的預涂鋼板中，對無環境負荷物質和產品節能提出了更高的要求。照明器具的反射材料就是一個典型案例。在日本國內，在家庭用電量中，冰箱占比14.2%，位居第一，照明器具占13.4%，在用電量中所占的比例較高，照明器具的效率提升對節能的貢獻很大。因此，對照明反射板專用預涂層鋼板進行高反射率的研究及開發也在不斷進行。考慮到光的反射率取決于構成涂膜的樹脂與顏料的折射率差異，日本制鐵采用折射率大的二氧化鈦顏料來提高反射率。反射率隨著顏料粒徑變小、表面積增大而變高。

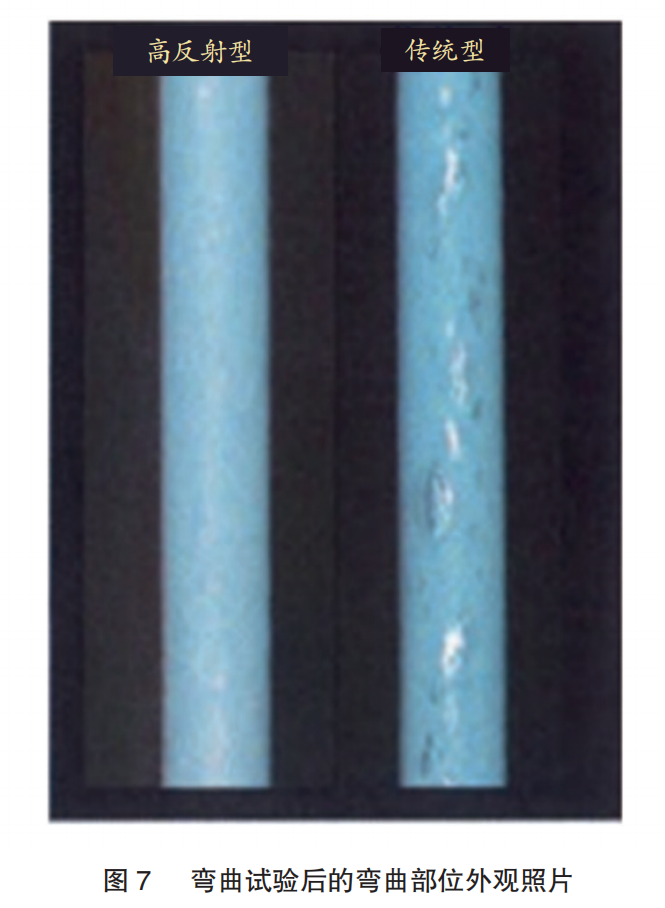

另一方面，如果粒徑在光的波長的1/2以下，就會發生光的散射和衍射現象，反射率變低。因此，考慮到一般在亮處反射光的比視感度在波長555nm時最大，使用平均粒徑為200-300nm的二氧化鈦顏料，實現了高反射率。關于表面積的增大，通過增大涂膜中的顏料的添加濃度，反射率提高，相當于臨界顏料濃度，達到極大值。如果超過極限顏料濃度，顏料之間就會接觸，反射光的界面就會減小，反射率也會降低。但是，預涂層鋼板與后涂裝不同，由于在涂裝后進行成型加工，因此，涂膜中的顏料濃度在一定值以上時，一般耐彎曲性降低，但是通過控制涂膜樹脂的分子量和玻璃化轉變溫度（Tg），設計了在常溫下軟質且延伸率高的涂膜，在耐彎曲性能上，即使超出顏料添加濃度的極限值，也能抑制彎曲部位的龜裂（圖7），達到了擴散反射率92%的目標。

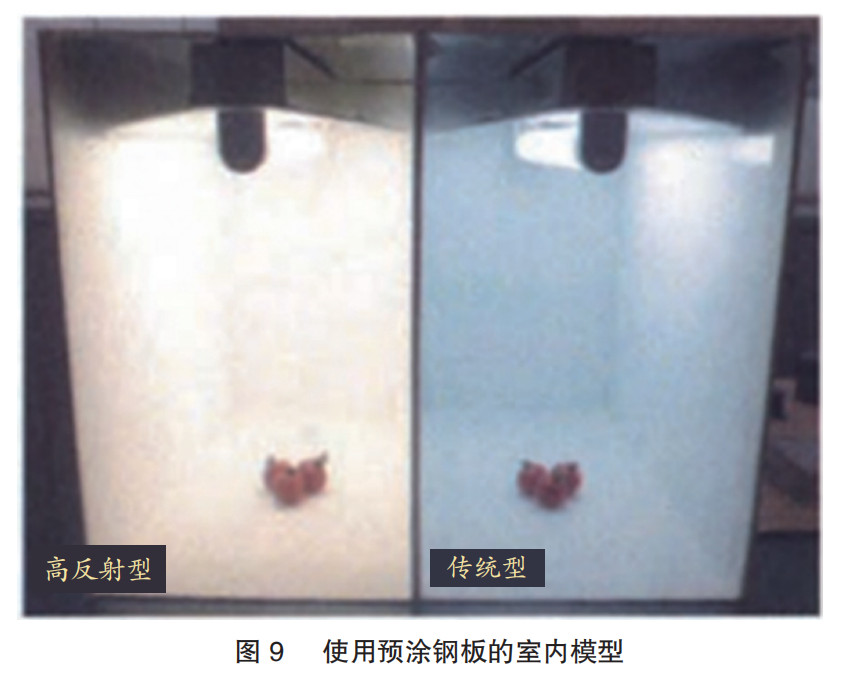

在薄膜行業中，擴散反射率在97%以上的高反射薄膜正逐步成為熱點。這種情況下，在預涂鋼板中，如果膜過厚，有時會產生被稱為“起泡”的涂裝缺陷，除了使涂料中部分溶劑沸點過高以外，在顏料的超高濃度添加中，通過在涂膜中添加樹脂和顏料形成空隙（空氣），在二氧化鈦顏料和空氣界面上還產生折射率差更大的反射，通過表面積效應實現了擴散反射率的提高（圖8）。通過從預涂鋼板涂膜本身的設計進行控制，實現了更高的擴散反射率，通過應用于壁材和頂棚材，有助于提升照明器具的效率（圖9）。

本文介紹了家電外殼使用的預涂鋼板的結構、制造工藝、所要求的性能等概況，并以此為基礎，對最近的研發進展進行了介紹。

預涂鋼板與后涂裝材料相比，由于在涂裝后進行成型加工，因而要求兼具成型加工性和其他性能，以及端面耐腐蝕性，但同時可以省略鋼板用戶的涂裝工序，具備揮發性有機化合物（VOC）的大幅減少，以及涂裝設備空間有效利用等優點。在全球范圍內，伴隨著新興國家的經濟發展，預涂鋼板在家電市場的份額進一步擴大。與此同時，日本國內市場進入成熟期，隨著下游用戶的海外本土制造和技術能力的提高，也在持續推進材料的就地采購。另外，預計今后與樹脂等其他材料的競爭也將進一步加劇。

在此情形之下，日本制鐵在充分發揮預涂鋼板的再利用性、加工性、強度、價格等優勢的同時，迅速把握用戶的需求，靈活且及時地供貨，積極應對環境和能源問題。
