光伏支架是指根據光伏發電系統建設的具體地理位置、氣候及太陽能資源條件，將光伏組件以一定的朝向和角度排列并固定間距的支撐結構。

光伏支架作為光伏發電系統重要的組成部分，直接影響著光伏組件的運行安全、破損率及建設投資。選擇合適的光伏支架不但能降低工程造價，還能減少后期養護成本。

光伏支架可分為固定式、傾角可調式和自動跟蹤式三類，其連接方式一般由焊接和組裝兩種形式。其中固定式支架又可分為屋頂類支架、地面類支架和水面類支架。自動跟蹤式支架為斜單軸跟蹤支架。

屋頂類支架一般分為彩鋼板屋頂支架、斜屋頂（瓦屋頂）支架、平屋頂支架和BIPV光伏建筑一體化支架。

BIPV就是光伏建筑一體化，是與建筑物同時設計、同時施工和安裝并與建筑物形成完美結合的太陽能光伏發電系統。BIPV也稱為“構建型”和“建材型”太陽能光伏建筑。它作為建筑物外部結構的一部分，既具有發電功能，又具有建筑構件和建筑材料的功能，還可以提升建筑物的美感，與建筑物形成完美的統一體。

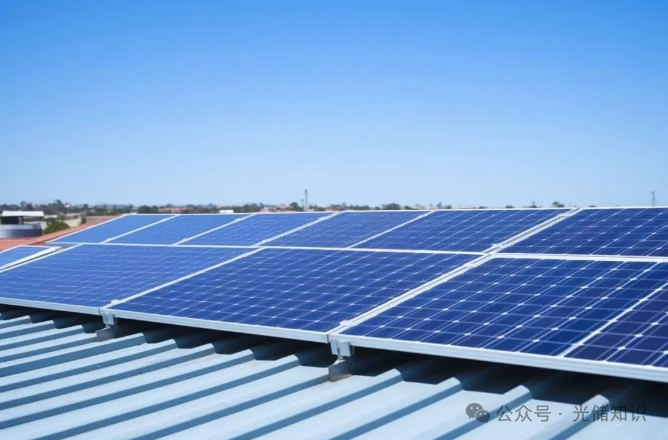

彩鋼板屋頂支架主要有彩鋼板夾具或固定件、導軌（橫梁）、組件壓塊、導軌連接件、螺栓墊圈、滑塊螺母等組成。

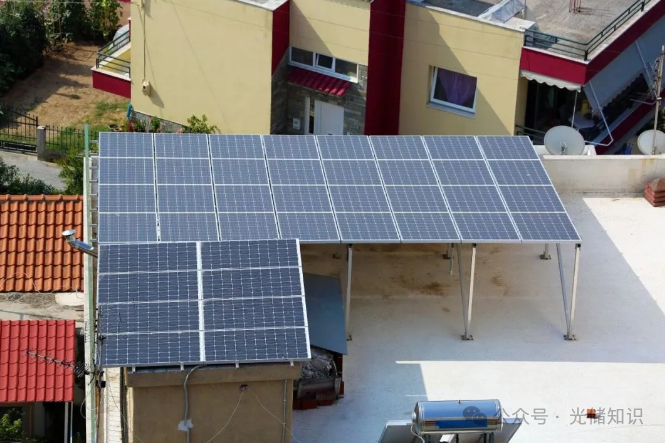

平屋頂支架與地面類支架結構類似，一般以混凝土基礎或混凝土配重塊做為支架基礎，根據屋頂結構不同可采用獨立基礎或條形基礎形式?；A(chǔ)與支架立柱的連接可通過地腳螺栓預埋件或直接將立柱嵌入混凝土基礎中。平屋頂支架不破壞屋頂面防水層，具有結構靈活，安裝便捷、可靠性強的特點。

地面支架

單立柱支架也就是支架靠單排立柱支撐，每個單元只有單排支架基礎。單立柱支架主要由立柱、斜支撐、導軌（橫梁）、組件壓塊、導軌連接件、螺栓墊圈、螺母滑塊等組成，立柱采用 C 型鋼、 H 型鋼或方鋼管等材料。單立柱支架可以減少土地施工量，適用于地形地勢復雜地區。

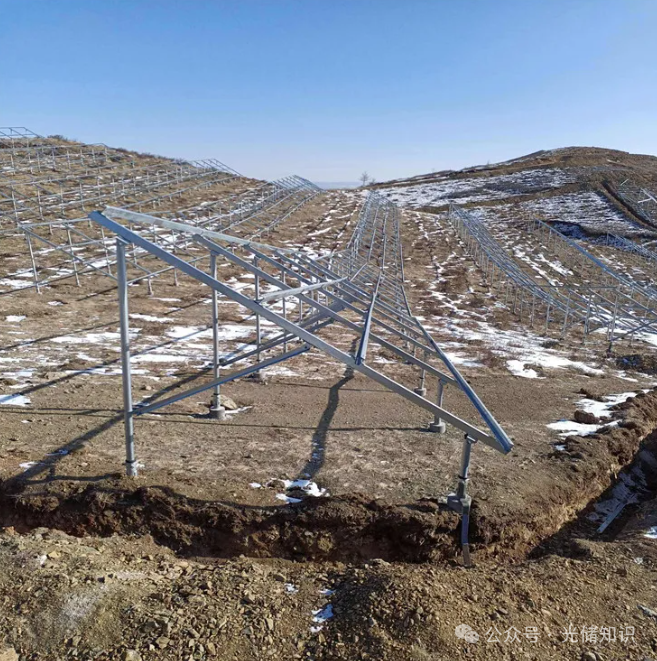

雙立柱支架為前后立柱形式，主要由前立柱、后立柱、斜支撐、導軌（橫梁）、后支撐、組件壓塊、導軌連接件、螺栓墊圈、螺母滑塊等組成，立柱根據方陣大小采用 C 型鋼、 H 型鋼、方鋼管、圓鋼管等材料制作，其它部件根據需要采用 C 型鋼、鋁合金、不銹鋼等材料。雙立柱支架受力均勻、加工制作簡單，適用于地勢較為平坦的地區。

單地柱支架就是指一個方陣單元支架只有一個立柱的支架形式。由于整個方陣只有一個立柱，單套架上可以布置的光伏組件數量有限，一般有8塊、12塊、16塊等。單地柱支架主要由立柱、縱梁、導軌（橫梁）、組件壓塊、導軌連接件、螺栓墊圈、螺母滑塊等組成，立柱可采用鋼管、預制水泥管等，縱梁、橫梁由于懸挑較多，一般采用方鋼管，導軌采用 C 型鋼或鋁合金。這種支架適用于地下水位較高和地面植被較豐富的地區。

水面類支架

隨著分布式光伏發電項目的不斷推進，充分利用海面、湖泊、河流等水面資源安裝分布式光伏電站，實施漁光互補等新的光伏農業形式，是解決光伏發電受限于土地資源的又一途徑。水面類支架一般有漂浮式、立柱式及海上光伏。

海上光伏支架是一種全新的海洋能源利用和資源開發方式。海上環境不同于陸地，在同等光照條件下，海面開闊，無遮擋物，日照時間長、輻射量高等優勢使得海上光伏項目的光照利用效率更高，海上光伏電站發電量顯著提升。我國海岸線綿長，近海海域遼闊，沿海地區太陽能資源豐富，日照時間較長，太陽能可被更充分的利用。

漂浮式支架由浮筒和支架兩部分造成，浮筒采用高強度材料制作并進行連體設計，穩定性好，抗沖擊能力強，可有效的防止各種水流和大風造成光伏組件的損壞。支架一般采用不銹鋼、鋁合金等抗腐蝕能力強的材料制作。

立柱式支架和地面類支架結構大同小異，只是立柱更長，保證支架露出水面，同時立柱材要選擇能承受長期在水中泡的抗腐能力。

傾斜可調式支架傾角可調式支架結構與固定式支架類似，比固定式支架多了一個調節機構，使支架的傾角可以通過手動進行調節，可調節機構有分檔式和連續可調式，分檔式一般設為2~3檔，一年按季節調整2~3次；連續可調式則可以根據需要經常調整。為了便于傾角調整，單個支架上安裝的組件不宜太多，通常安裝的組件數量要正好構成一個或兩個組串。傾角可調式支架有推拉桿式、圓弧式、千斤頂式和液壓桿式等。

自動跟蹤支架

自動跟蹤支架可以使光伏組件始終保持與太陽光線垂直，消除固定電站的余弦損失，使光伏組件接受到更多的光能量，從而提高發電量。自動跟蹤支架為斜單軸式跟蹤，使光伏方陣表面法線依照太陽的運動規律做相應的運動，使太陽光的入射角減小。

通過自動跟蹤，一方面可以提高太陽輻射能的利用率，使發電系統轉換效率提高：另一方面在獲取相同的發電量時可以減少光伏組件的使用量，使系統的建造成本降低。相等條件下，采用自動跟蹤支架的發電量要比用固定式支架的發電量提高15~30%（單軸跟蹤），這是經過多次工程驗證可出的結論，也是被光伏業界普遍認可的數據。

光伏支架選型

光伏支架成本雖然在整個光伏發電系統總成本中占比不大，只有百分之幾，但選型確很重要，主要考慮因素之一就是耐候性。光伏支架在25年的壽命周期內必須保證結構牢固可靠，能承受環境侵蝕和風、雪載荷。還要考慮安裝的安全可靠，能以最小的安裝成本達到最優的使用效果。另外，后期是否能夠免維護，有沒有可靠的維修保證以及支架壽命周期結束以后是否可回收等都是需要考慮的重要因素。

在設計和建設光伏電站時，選擇固定式支架、傾角可調式支架還是自動跟蹤式支架，需要因地制宜綜合考慮，因?yàn)楦鞣N方式畢竟各有利弊，都在探索和完善之中，不同類型光伏支架特點如下所示：

固定傾角支架固定傾角支架是在大多數場合下最經常使用的結構，安裝簡單，成本低，安全性較高，可以承受高風速和地震狀況。支架在整個壽命周期內幾乎無需維護，運維費用低，唯一的不足是在高緯度地區使用時功率輸出偏低。

傾角可調式支架傾角可調式支架與固定支架相比，將全年分成幾個時間段，使方陣在每個時間段都能獲得平均最佳傾角條件，以此來獲得優于固定支架的全年太陽能輻射量，其發電量可比固定支架提高5％左右。與自動跟蹤式支架的技術不完善，投資成本高，故障率高，運維費用高等缺點相比，優勢也很明顯，是一種具有實際應用意義和經濟價值的方式。

單軸跟蹤支架單軸跟蹤支架具有更好的產能表現，與固定式支架相比，平單軸支架在低緯度地區使用可提高發電量20%~25%，在其它地區使用也可提高發電量12%~15%。斜單軸支架在不同地區使用則可提高發電量20%~30%。
