一、結構選型
1、（選型要求）索結構的選型應根據建筑物的功能與形狀，綜合考慮材料供應、加工制作與現場施工安裝方法，選擇合理的結構形式、邊緣構件及支承結構，且應保證結構的整體剛度和穩定性。2、（索結構形式）當索結構用于建筑物屋蓋時，宜選用索結構規程中所規定的懸索結構、斜拉結構、張弦結構或索穹頂。懸索結構可采用單層索系（單索、索網）、雙層索系及橫向加勁索系。3、（單索）單索宜采用重型屋面。當平面為矩形或多邊形時，可將拉索平行布置構成單曲下凹屋面。當平面為圓形時，拉索可按輻射狀布置構成碟形的屋面，中心宜設置受拉環。當平面為圓形并允許在中心設置立柱時，拉索可按輻射狀布置構成傘形屋面。
單索
1-承重索；2-邊柱；3-周邊柱；
4、（索網）索網宜采用輕型屋面。平面形狀可為方形、矩形、多邊形、菱形、圓形、橢圓形等。
索網

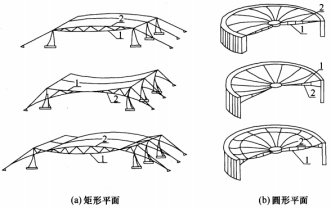

5、（雙層索系）雙層索系宜采用輕型屋面。承重索與穩定索可采用不同的組合方式，兩索之間應分別以受壓撐桿或拉索相聯系。當平面為矩形或多邊形時，承重索、穩定索宜平行布置，構成索桁架形式的雙層索系；當平面為圓形時，承重索、穩定索宜按輻射狀布置，中心宜設置受拉環。
雙層索系結構
6、（橫向加勁索系）橫向加勁索系宜采用輕型屋面。當平面形狀為方形、矩形或多邊形時，拉索應沿縱向平行布置。橫向加勁構件宜采用桁架或梁。
橫向加勁索系
1-索；2-橫向加勁構件；3-錨索；4-柱7、（斜拉結構）斜拉結構宜采用輕型屋面，設置的立柱（桅桿）應高出屋面；斜拉索可平行布置，也可按輻射狀布置。8、（張弦結構）張弦結構宜采用輕型屋面。張弦結構可按單向、雙向或空間布置成形以適應不同形狀的平面，并應符合下列規定：
a、單向張弦結構的平面形狀可為方形或矩形，按照上弦不同的構造方式宜采用張弦梁、張弦拱或張弦拱架等形式；
b、雙向張弦結構的平面形狀可為方形或矩形，宜采用如單向張弦結構的各種上弦構造方式呈正交布置成形；
c、空間張弦結構的平面形狀可為圓形、橢圓形或多邊形，宜采用輻射式張弦結構或張弦網殼（弦支穹頂）。張弦網殼（弦支穹頂）的網格形式應按現行行業標準《空間網格結構技術規程》JGJ7選用。9、（索穹頂）索穹頂?shù)奈菝嬉瞬捎媚げ?。當屋蓋平面為圓形或擬橢圓形時，索穹頂?shù)木W(wǎng)格宜采用梯形，聯方形或其他適宜的形式。索穹頂?shù)纳舷铱稍O脊索及谷索，下弦應設若干層的環索，上下弦之間以斜索及撐桿連接。

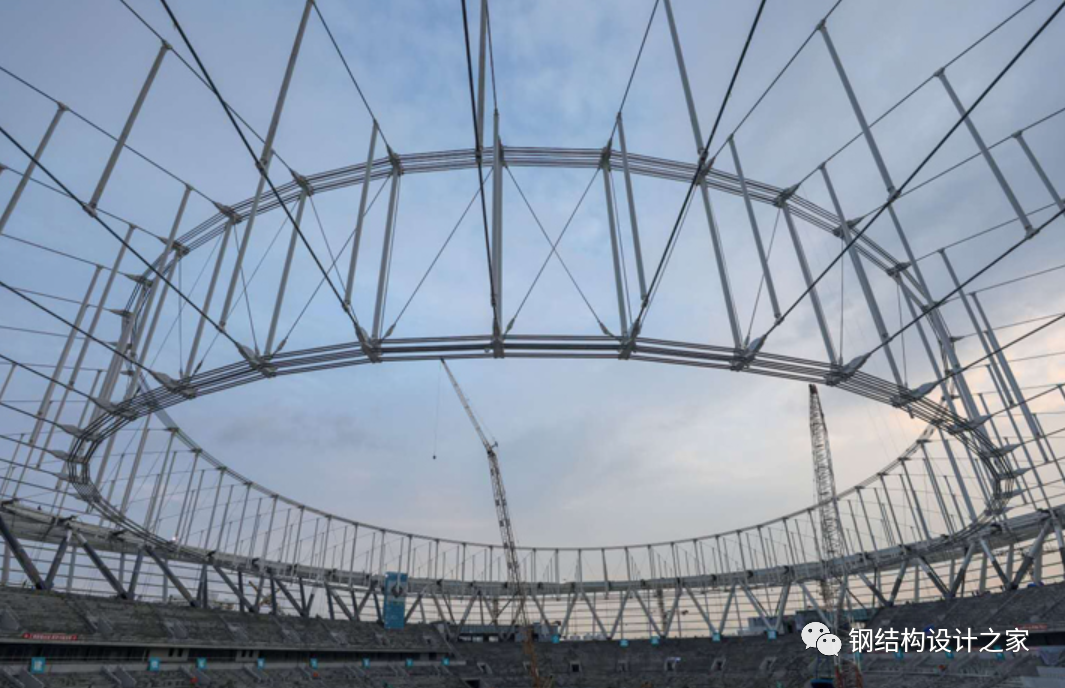

索穹頂
1-脊索；2-壓環；3-谷索；4-拉環；
10、（索承玻璃幕墻）當索結構用于支承玻璃幕墻時，可采用單層索系或雙層索系。單層索系宜采用單索、平面索網或曲面索網。雙層索系宜采用索桁架。11、（索承玻璃采光頂）當索結構用于支承玻璃采光頂時，可采用單層索系、雙層索系或張弦結構。單層索系宜采用曲面索網；雙層索系宜采用平行布置或輻射布置索桁架；張弦結構宜采用張弦拱。二、結構設計
1、（柔性與勁性索）根據受力要求，索結構應選用僅承受拉力的柔性索或可承受拉力和部分彎矩的勁性索。2、（預應力的建立）索的預應力宜采用下列方法建立：
a、在單索上采用鋼筋混凝土屋面板等重屋面，并可在屋面板上加荷并澆筑板縫，然后卸載建立預應力；
b、在索網中通過張拉穩定索、承重索建立預應力；
c、在雙層索系中通過張拉穩定索或承重索建立預應力，也可調節承重索與穩定索之間的撐桿長度建立預應力；
d、在橫向加勁索系中，宜通過下壓橫向加勁構件的兩端支座使其強迫就位，從而對縱向索建立預應力；
e、在張弦結構中，宜通過張拉拉索、伸長撐桿等方法建立預應力。3、（反力傳遞）索的反力可采用下列方法傳遞：
a、形成自平衡體系；
b、以斜拉索或斜拉桿通過地錨傳至地基；
c、通過邊梁及其支承結構(如柱、框架、落地拱）傳至地基。4、（抗風掀措施）設計索結構屋面時，應采取措施防止屋面被風掀起。對風吸力特別大的部位應采取加強屋面和索的連接構造或?qū)ξ萆w局部加大屋面自重等措施。5、（單索垂跨比）對于單索屋蓋，當平面為矩形時，索兩端支點可設計為等高或不等高，索的垂度宜取跨度的1/10～1/20；當平面為圓形時，中心受拉環與結構外環直徑之比宜取1/8~1/17，索的垂度宜取跨度的1/10～1/20。6、（索網垂跨比）對于索網屋蓋，承重索的垂度宜取跨度的1/10～1/20，穩定索的拱度宜取跨度的1/15～1/30。7、（雙層索系垂跨比）對于雙層索系屋蓋，當平面為矩形時，承重索的垂度宜取跨度的1/15～1/20，穩定索的拱度可取跨度的1/15～1/25；當平面為圓形時，中心受拉環與結構外環直徑之比宜取1/5~1/12，承重索的垂度宜取跨度的1/17～1/22，穩定索的拱度宜取跨度的1/16～1/26。8、（橫向加勁索系垂跨比）對于橫向加勁索系屋蓋，懸索兩端支點可設計為等高或不等高，索的垂度宜取跨度的1/10~1/20，橫向加勁構件(梁或桁架）的高度宜取跨度的1/15～1/25。9、（雙層索系玻璃幕墻垂跨比）對于雙層索系玻璃幕墻，索桁架矢高宜取跨度的1/10～1/20。10、（張弦拱垂跨比）張弦拱（張弦拱架）的垂度宜取結構跨度的1/10~1/14。11、（張弦網殼矢跨比）張弦網殼矢高不宜小于跨度的1/10。12、（索穹頂垂跨比）索穹頂?shù)母叨扰c跨度之比不宜小于1/8；斜索與水平面相交的角度宜大于15°。13、（懸索結構撓度控制）懸索結構中，單索屋蓋最大撓度與跨度之比自初始幾何狀態之后不宜大于1/200；索網、雙層索系及橫向加勁索系屋蓋最大撓度與跨度之比自初始預應力狀態之后不宜大于1/250。14、（斜拉結構、張弦結構、索穹頂撓度控制）斜拉結構、張弦結構或索穹頂屋蓋在荷載作用下的最大撓度與跨度之比自初始預應力狀態之后不宜大于1/250。15、（索承玻璃幕墻撓度控制）單層平面索網玻璃幕墻的最大撓度與跨度之比不宜大于1/45。曲面索網及雙層索系玻璃幕墻自初始預應力狀態之后的最大撓度與跨度之比不宜大于1/200。16、（索承玻璃采光頂撓度控制）曲面索網及雙層索系玻璃采光頂自初始預應力狀態之后的最大撓度與跨度之比不宜大于1/200。張弦結構
