中國建筑業的連年增長為裝配式建筑的發展帶來新機遇新挑戰，裝配式建筑行業本身是一個需要大量技術支持和規?；男袠I(yè)，無論是監理、施工，都需要成熟的技術做支撐。今天我將以圖文形式給大家介紹下裝配式結構施工及吊裝工藝，希望對大家目前或今后的工作有所幫助。

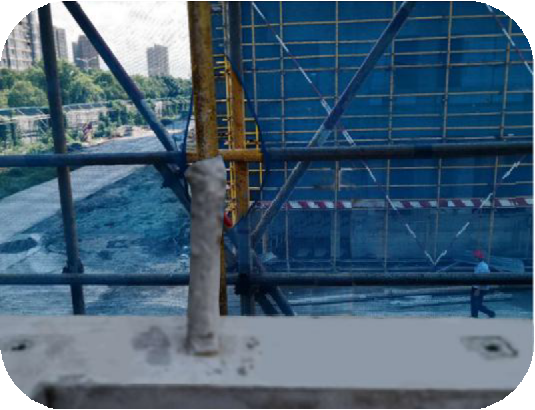

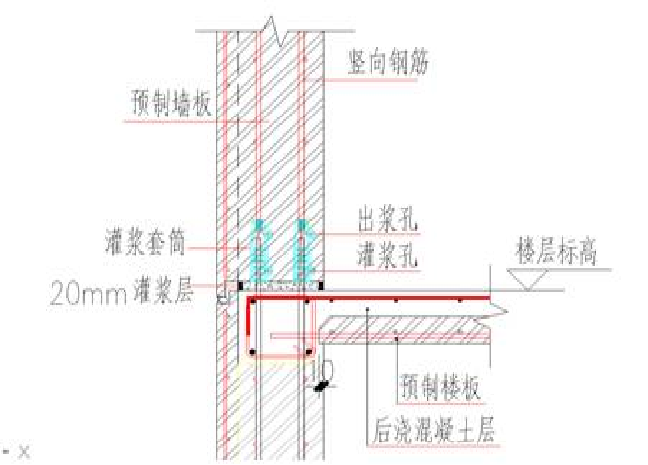

PC建筑又稱裝配式混凝土建筑，由板墻、疊合樓板、樓梯及陽臺等混凝土預制構件組成，在施工現場拼裝后，采用墻板間豎向連接縫現澆、上下墻板間主要豎向受力鋼筋灌漿套筒連接，以及樓面梁板疊合現澆形成整體的一種結構形式。

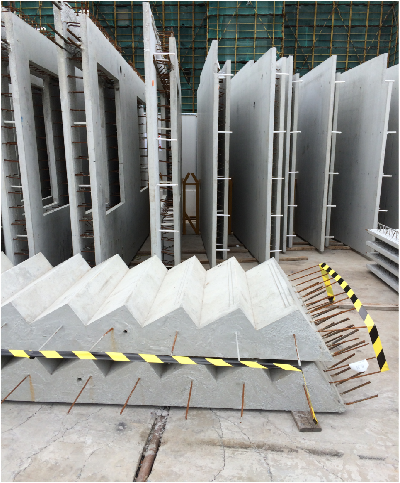

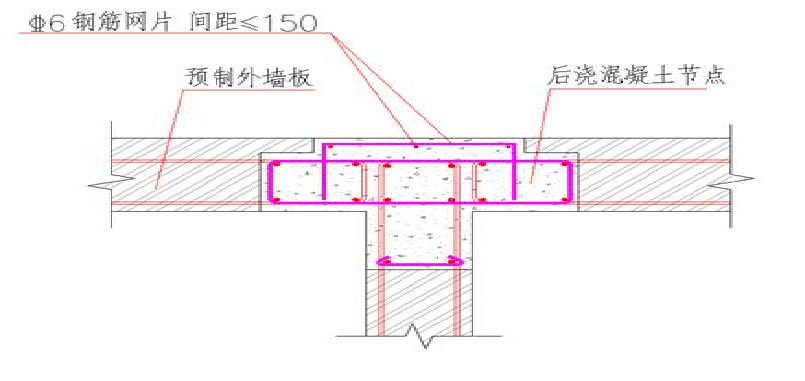

約束邊緣柱采用現澆混凝土，將各部門預制墻體連接成一個整體
吊車與構件臨時存放區域設置： 吊車選型應考慮最重墻板的重量，預制墻板臨時堆放場地需在吊車作業范圍內，且應在吊車一側避免在吊車工盲區作業。臨時存放區域應與其他工種作業區質檢設置隔離帶或做成封閉式存放區域，盡量避免吊裝過程中在其他工種工作區內經過，影響其他工種正常作業。應該設置警示牌及標識牌，與其他工種要有安全作業距離。PC構件的吊裝：卸車前需檢查墻板專用橫梁吊具是否存在缺陷，是否有開裂，腐蝕嚴重等問題，且需檢查墻板預埋吊環是否存在起吊問題。

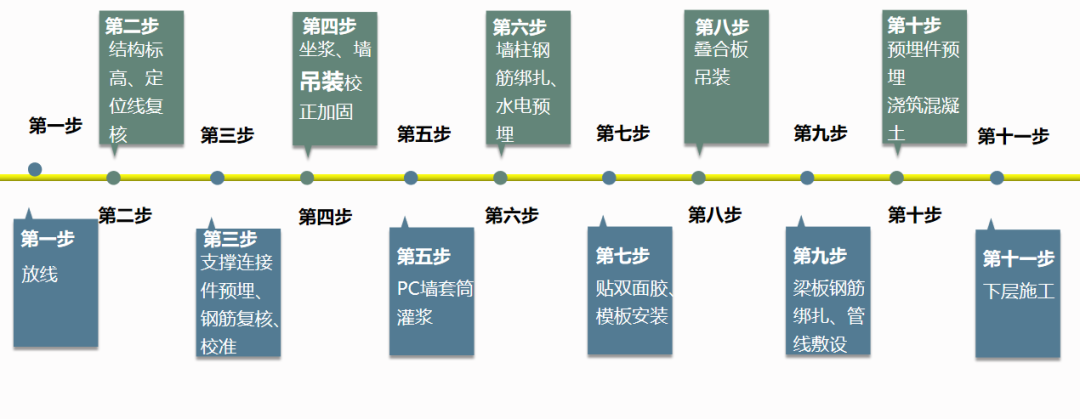

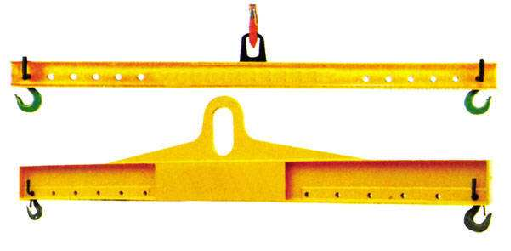

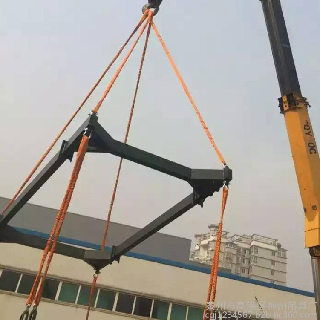

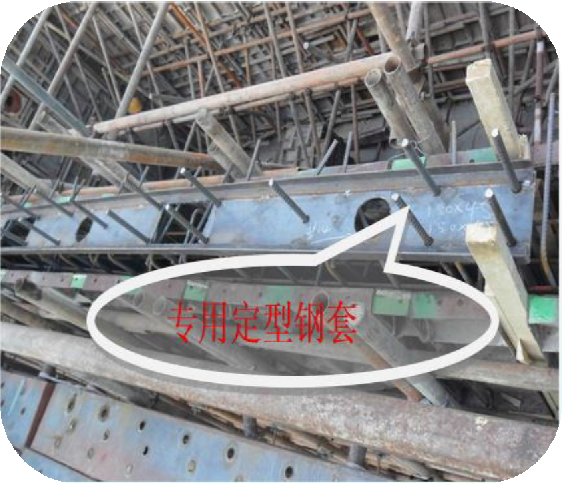

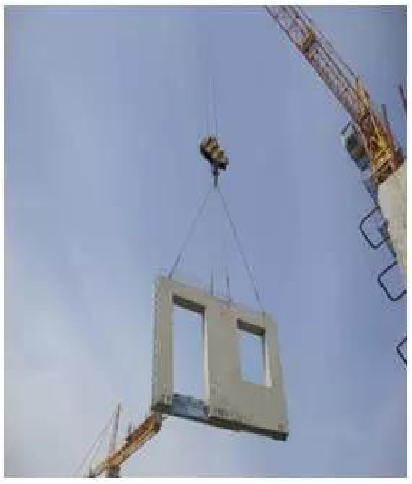

起吊過程中保證墻板垂直起吊，可采用吊運鋼梁均衡起吊，防止PC構件起吊時單點起吊引起構件變形，并滿足吊環設計時角度要求。如果采用角度起吊，對吊環、吊具額定吊載需乘以角度系數1.4，且如發現墻板嚴重偏斜及重心偏位要及時處理，避免因受力不均導致安全事故。1、根據轉換層剪力墻圖紙定位鋼筋，進行工廠 加工定位鋼板，定位鋼板孔洞內套裝專用煙囪狀 套筒，方便拆除；在定位板上設混凝土下料口及 振搗口。2、為避免鋼筋發生整體位移，施工時用定位筋 將兩根對角鋼筋焊接固定牢固后，再裝定位板。 3、自轉換層鋼筋綁扎開始至，轉化層砼澆筑完 成結束，整個過程中放置定位鋼板進行插筋定位 控制。4、為便于后續構件就位，其中一根角部鋼筋較 其他鋼筋長15mm。
吊裝作業方案應經審批通過，嚴格按方案進行現場布置及吊裝施工作業。人員準備應安排專人擔任現場總指揮，負責協調預制構件吊裝作業人員；根據工程特點和吊裝計劃安排施工作業人員。組織專人對吊裝過程進行旁站監督；吊裝前24h通知監理參加旁站監督。起吊前，應按照施工方案搭設臨邊防護設施并進行驗收；防護設施應與吊裝作業相協調；吊裝作業前應對安裝位置操作平臺進行驗收，操作平臺應穩定可靠。1.應設置吊裝作業警戒區域，非作業人員禁止入內，起重臂和吊物下方嚴禁有人停留、作業、通過；起 吊預制構件墜落半徑范圍內嚴禁人員停留或通過。2.吊裝作業應遵循“慢起、快升、緩降”的原則，吊運過程平穩順暢。3.應選取最不利工況預制構件進行試吊安裝，并根據試吊結果調整完善吊裝方案和施工工藝。1.每班吊裝作業前應先試吊一次；緩慢起升至離地10cm停留1min，測試起重機械制動性能是否可靠 及吊具與起重機械是否有異常。2.嚴格按照施工方案規定的吊裝順序進行起吊安裝；為避免起吊就位時預制構件擺動，應在預制構件上綁扎不少于2條纜風繩，手持纜風繩時不宜把繩子拉得過緊；預制構件應采用垂直運輸，嚴禁斜拉、斜吊， 嚴禁吊物上站人，嚴禁信號不明吊運。3.每吊調離地面20-30cm后停留15S，確認吊具、吊索、卸扣情況后，方可繼續起吊。4.預制構件下端超過外架頂端0.5m至1m距離后，方可進行起重臂擺臂操作。
5.吊裝過程中，吊物嚴禁長時間懸?？罩?；如因故中斷，應采取措施落下預制構件，吊物不得懸空過夜6.夜間不宜進行吊裝作業，當確需夜間作業時，應有足夠的照明；在風力達到5級以上或大雨、大雪、 大霧等惡劣天氣時，應停止露天吊裝作業。重新作業前，應先試吊，檢查確認各種安全裝置的靈敏可靠后才 能進行作業。7.平臥堆放的豎向預制構件，起吊扶直過程應驗算復核，在起吊扶直過程中，應正確使用不同功能的預設吊點，并按設計要求和操作規定進行吊點的轉換。1.吊物下降至距作業面1m以內，人員方可接近。2.預制構件下降至距樓層預留插筋頂部約0.5m時，調整預制構件位置使預留插筋與預埋鋼套筒對準， 緩慢落下以保證吊裝安全。3.預制構件校準定位，應采取臨時固定措施固定，防止變形和位移；預制構件與吊具的分離應在臨時固定措施安裝完成后進行；解除吊具時作業人員應有可靠的立足點。4.優先采用移動升降作業平臺進行摘鉤作業；采用人字梯、鋼馬凳等簡易工具進行摘鉤作業時，應安排專人對梯子、鋼馬凳穩定性進行監控。5.在吊裝柱、結構墻板等豎向預制構件就位前，應將調整結構標高的墊塊擺放到位，不得直接用手在拼裝縫內操作。1.當班吊裝作業施工完畢后，塔吊吊鉤應升至最高，小車回至塔身附近，并松開回轉制動動力源保持起 重臂隨風轉狀態（周圍有障礙物除外）。2.預制構件安裝就位后應及時進行構件連接。

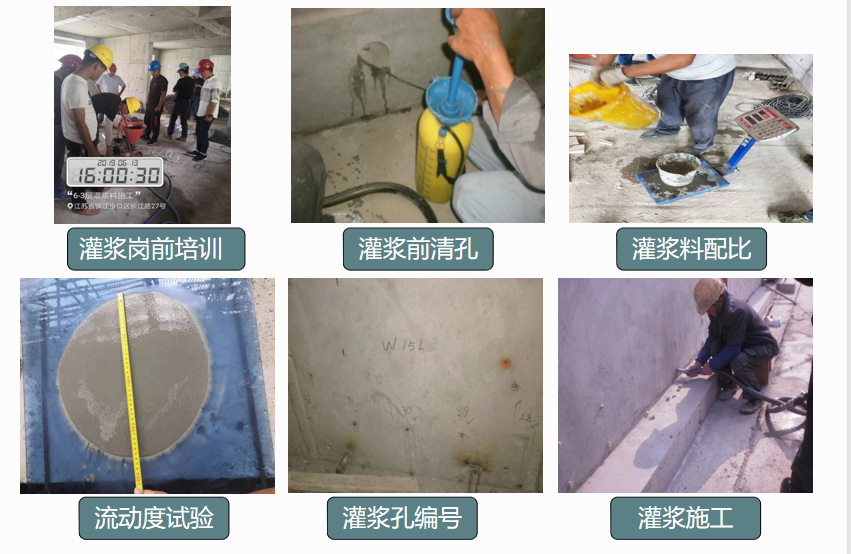

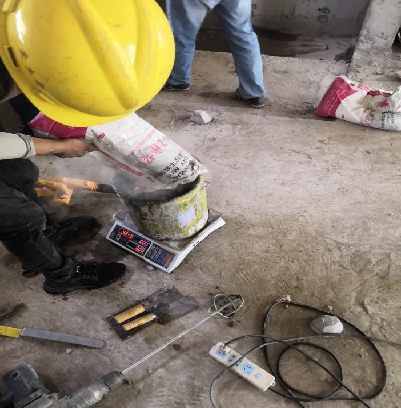

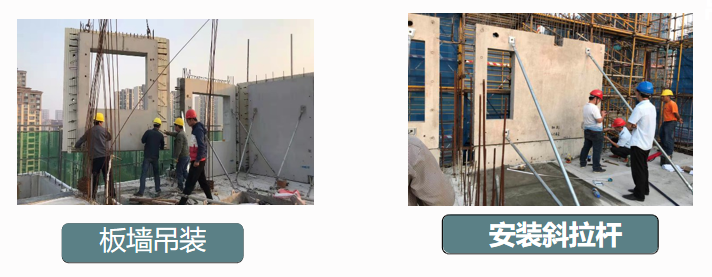

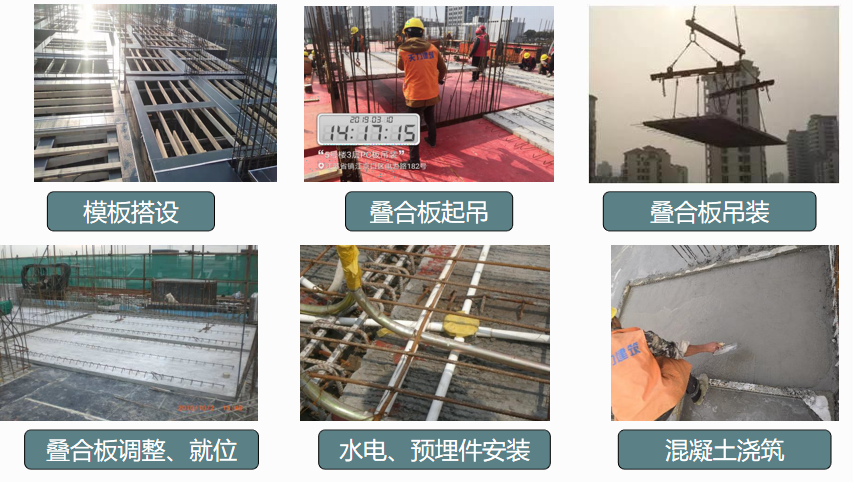

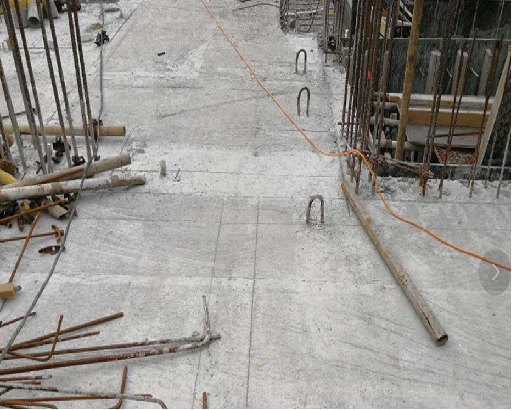

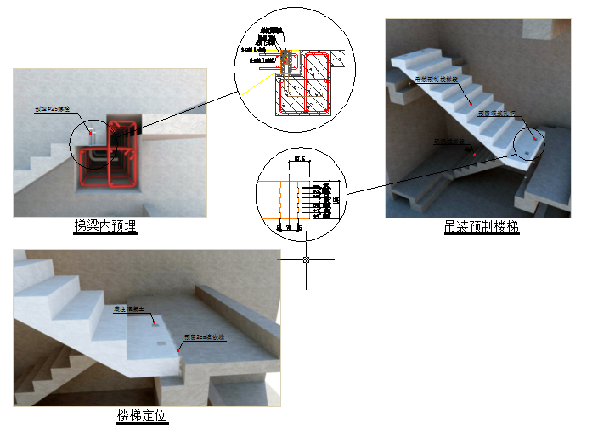

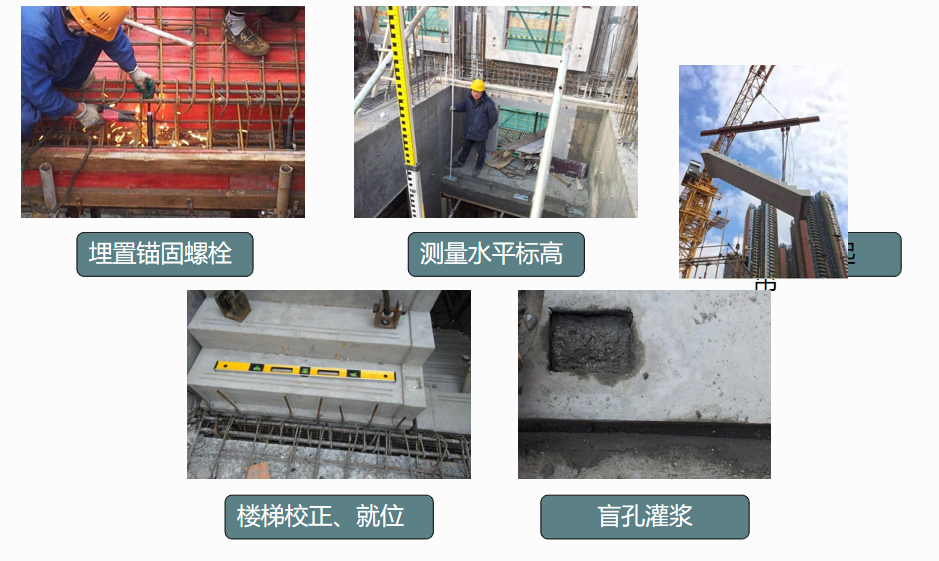

1）轉換層澆筑砼前，要埋置各 種預埋件，使用木套板固定錨固 鋼筋。斜拉桿埋件與板鋼筋焊 接固定。2）預埋工作結束，轉換層澆筑砼。轉換層砼澆筑完成后，樓層面上， 預制構件的擱置處測量標高。調節標高使用塑料墊片或六角螺栓。3）預制墻板逐塊起吊、初步就位， 安裝上下斜拉桿，校正預制墻板， 最終就位。1） 需要在剪力墻頂面上劃出標 高控制線。2）注意起吊時的疊合板的水平度， 疊合板的吊具很重要，需要有微3）按照編號在設計位置就位。就 位時，先找好疊合板的標高控制 線，再緩緩下降吊裝就位；基本 就位后再用撬棍微調疊合板，直 到位置正確，擱置平實。安裝疊 合板時，應特別注意標高正確； 4）4）安裝后澆部位電氣管線、各種預埋件，綁扎上鋼筋。1）樓層面澆筑砼前，埋置預制樓梯錨固用螺栓。錨固螺栓與梁鋼筋焊接固定。預埋工作結束，澆筑混凝土。2）砼澆筑完成后，樓層面上彈出樓梯間的中心線及 預制樓梯水平控制線。 3）預制樓梯起吊、初步就 位，校正預制樓梯，最終就位。1）灌漿施工前，由專業的技 術人員對操作人員進行上崗培 訓。2)灌漿料要按照相關灌漿參數嚴格控制水量、攪拌時間。 3)灌漿過程中，灌漿料應隨時攪拌，避免沉淀、凝固。3）畫出需灌漿的墻體平面圖， 并且把灌漿孔編號標注到墻體 上，灌漿時做好記錄。4）當一片墻灌漿完成后，灌漿 管不要立即拔出，先關掉開關， 再拔管，以免傷人。
