近日

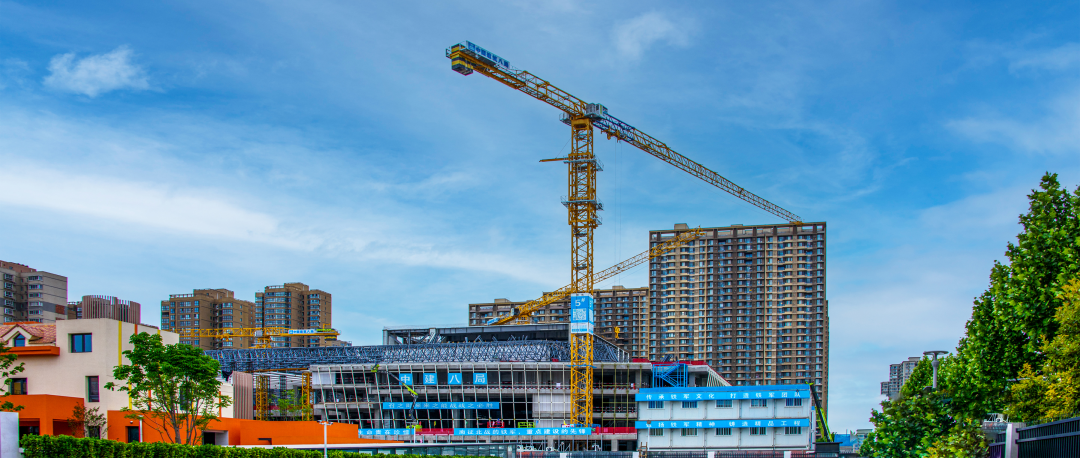

由中建八局西北公司承建的

開元劇場項目取得新進展

——整體屋面網架拼裝完成

進入機電管線及裝飾裝修施工新階段

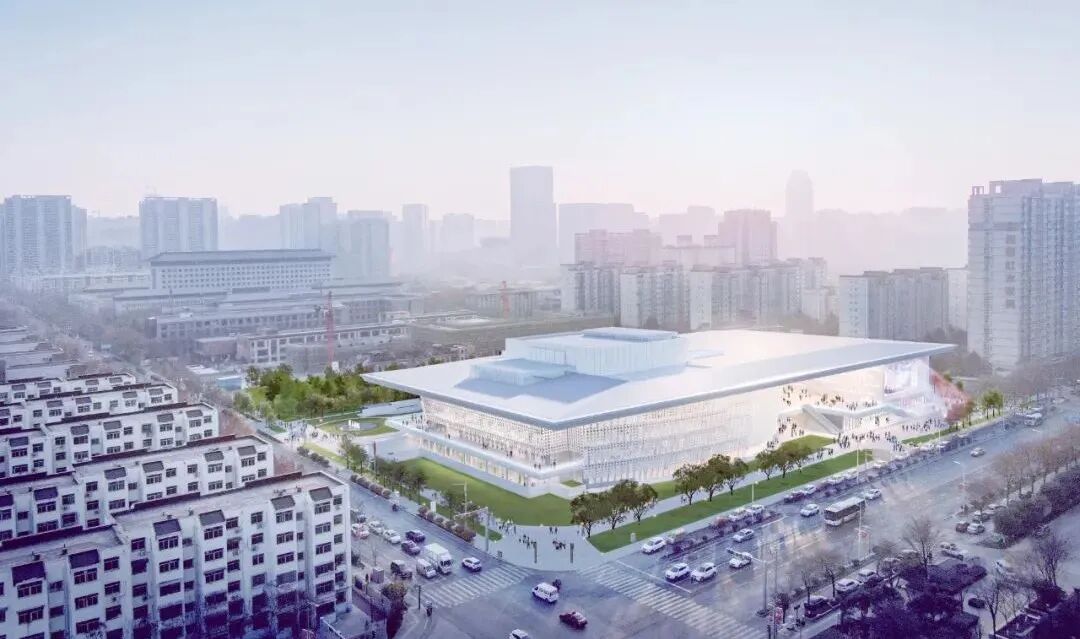

項目地處西安市經開區

總占地面積約50畝，總建筑面積約8.6萬㎡

項目建筑呈“L”型布置

由東北側的1200座劇場，西北側的公共藝術中心

及南側群眾活動中心組成

作為經開區首個劇場，項目建成后

將極大地豐富市民休閑文化生活

對提升區域文化品位、精神文明建設

以及完善區域公共文化服務

起到積極促進作用

設計運用現代建筑手法表達大唐氣象

造型新穎、結構繁雜

既因功能、空間

獲得時尚現代藝術氣息

又因盛唐風韻而獨具西安文化特色

項目工藝多、體量大、工期緊、品質高

其大跨度鋼結構，大面積玻璃幕墻

藝術混凝土掛板及對于品質要求較高的舞臺工藝

都為施工帶來了一定難度

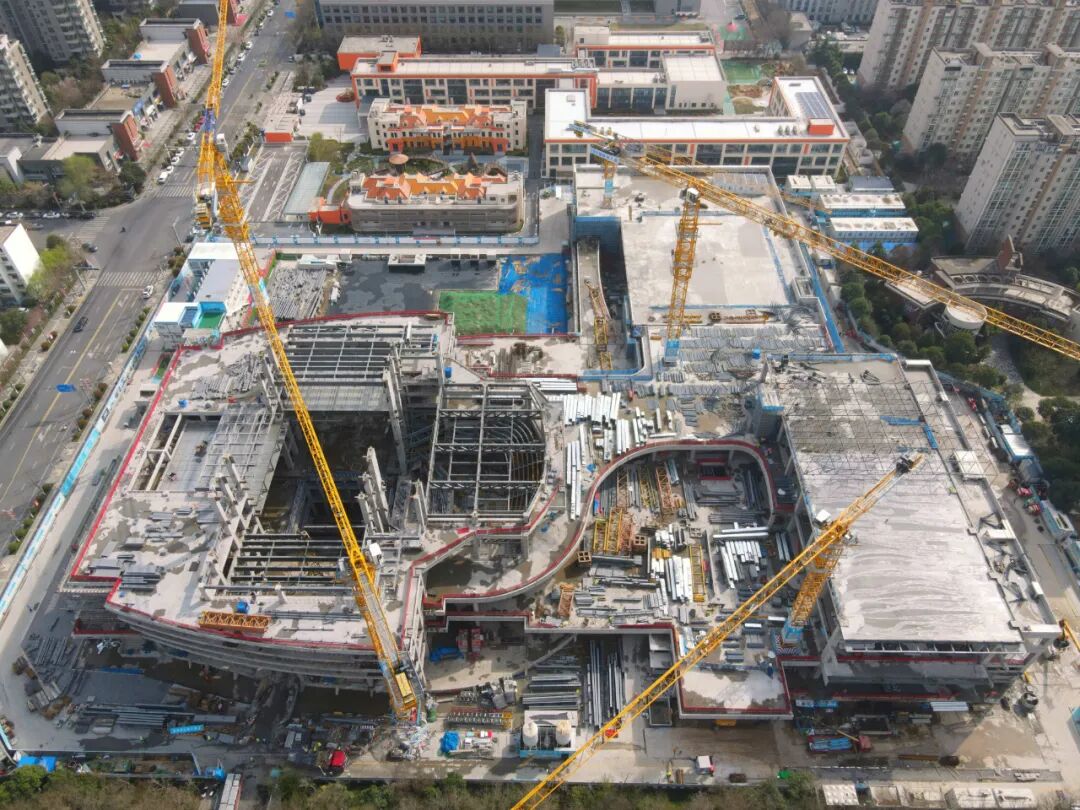

▲結構造型復雜

項目充分發揮EPC總承包管理優勢

健全各項總包管理制度，細化協調管理流程

力抓計劃管理和過程控制

在方案設計、平面規劃、深化設計、計劃制定

物資采購、資源配備、垂直運輸、聯合調試

及外部協調等方面對所有參建單位進行協調管控

確保各項目標整體受控

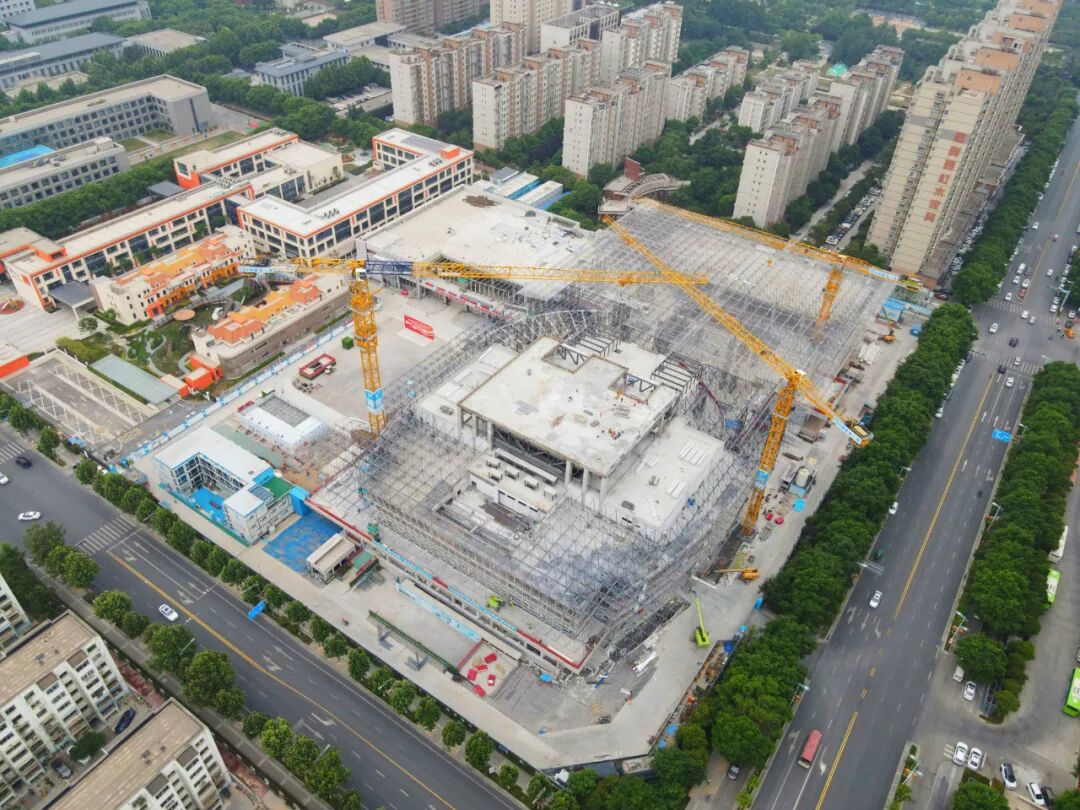

開元劇場項目的鋼結構網架工程

結構形式為雙層正方四角錐螺栓球網架

通過34個焊接球與抗震球型鉸支座連接

網架下弦柱點支撐，網架平面尺寸171.2m×89m

屋面鋼網架整體約重900噸

包含12192根桿件，3132個螺栓球及58個空心球

網架最大跨度達到69.3m

屬于超危大分部分項工程

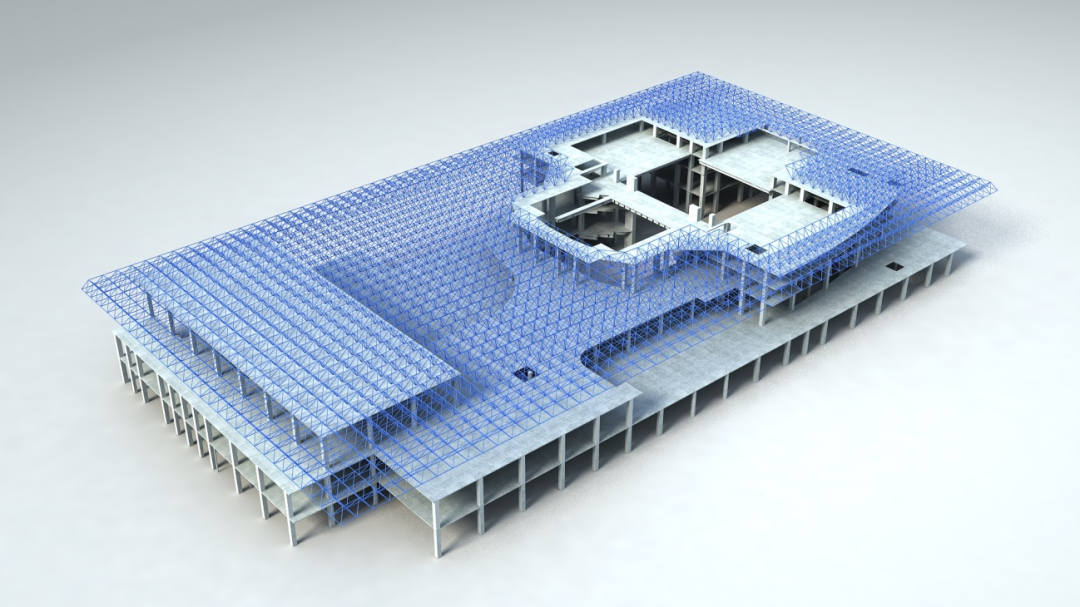

▲網架結構示意圖

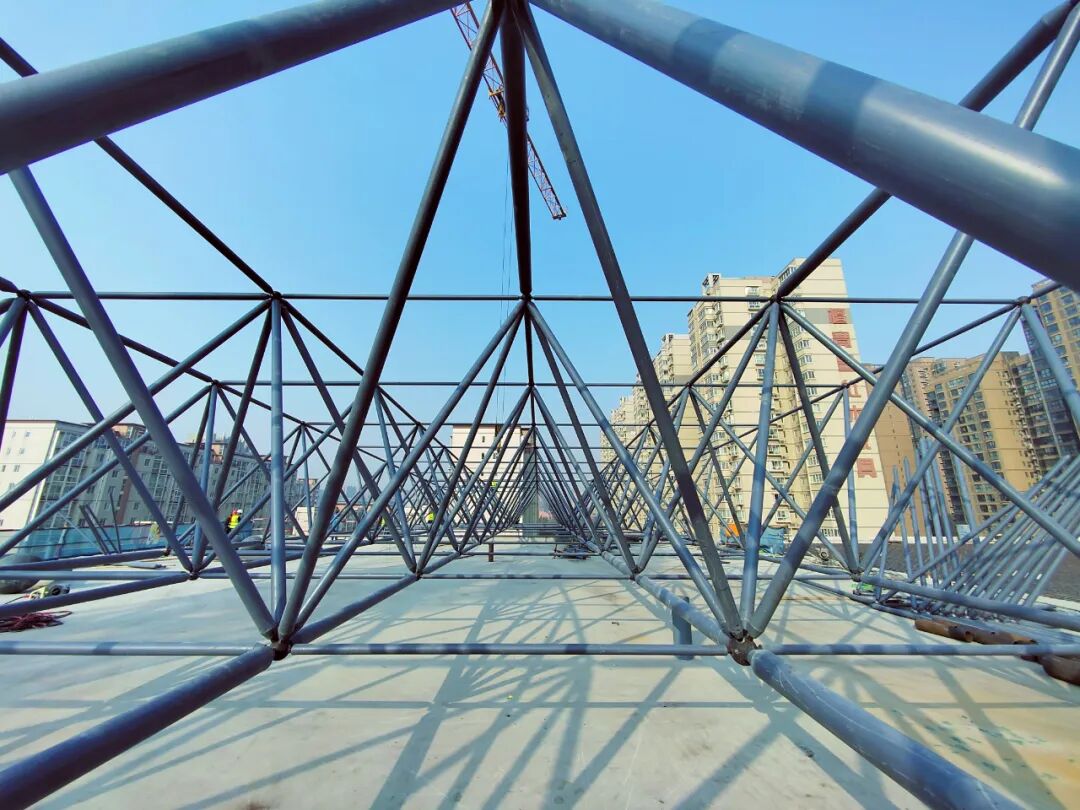

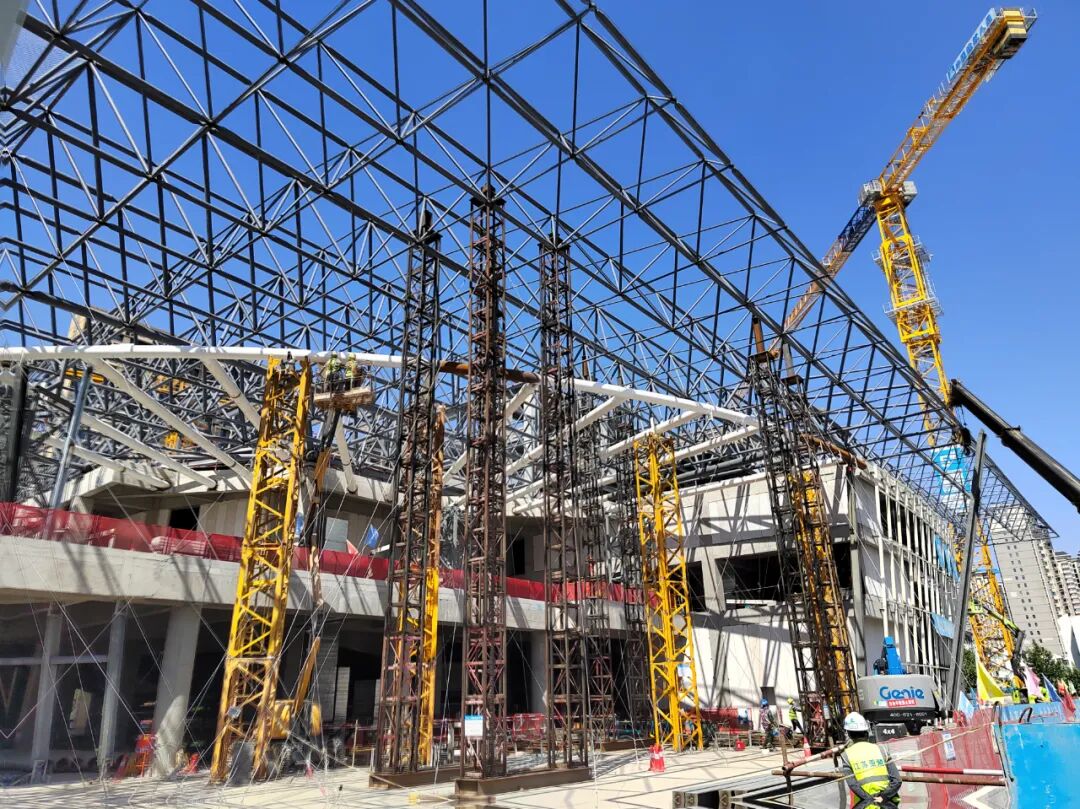

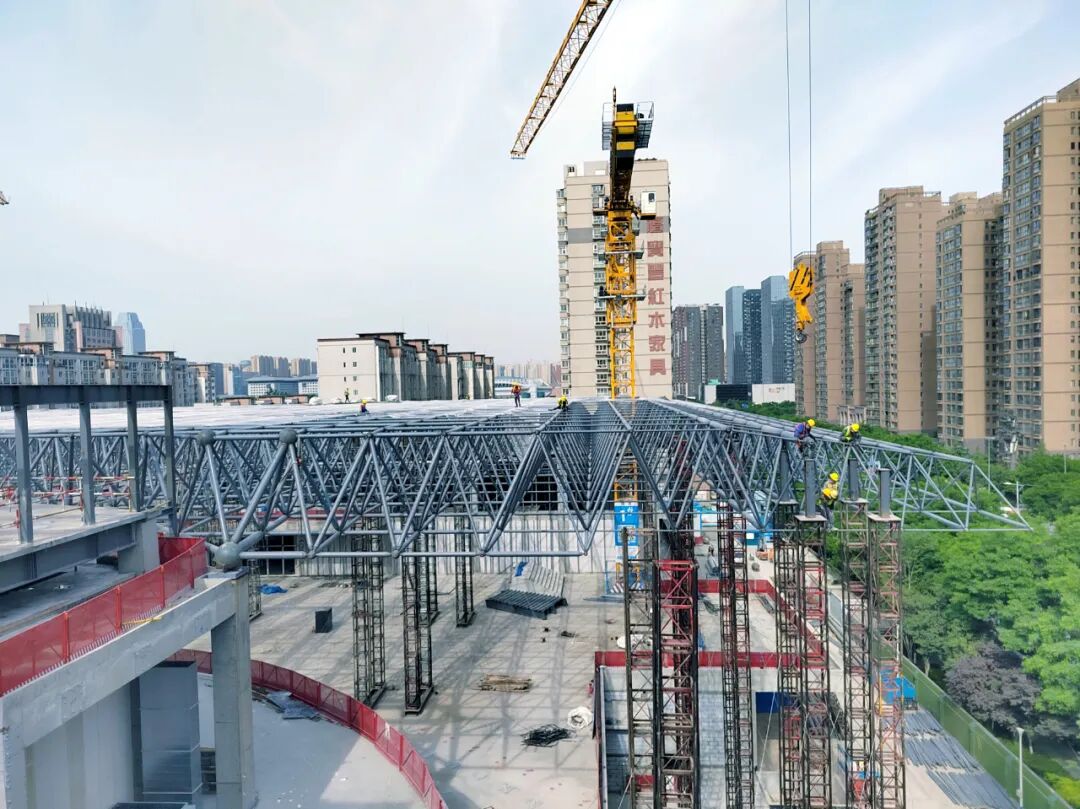

網架高空拼裝

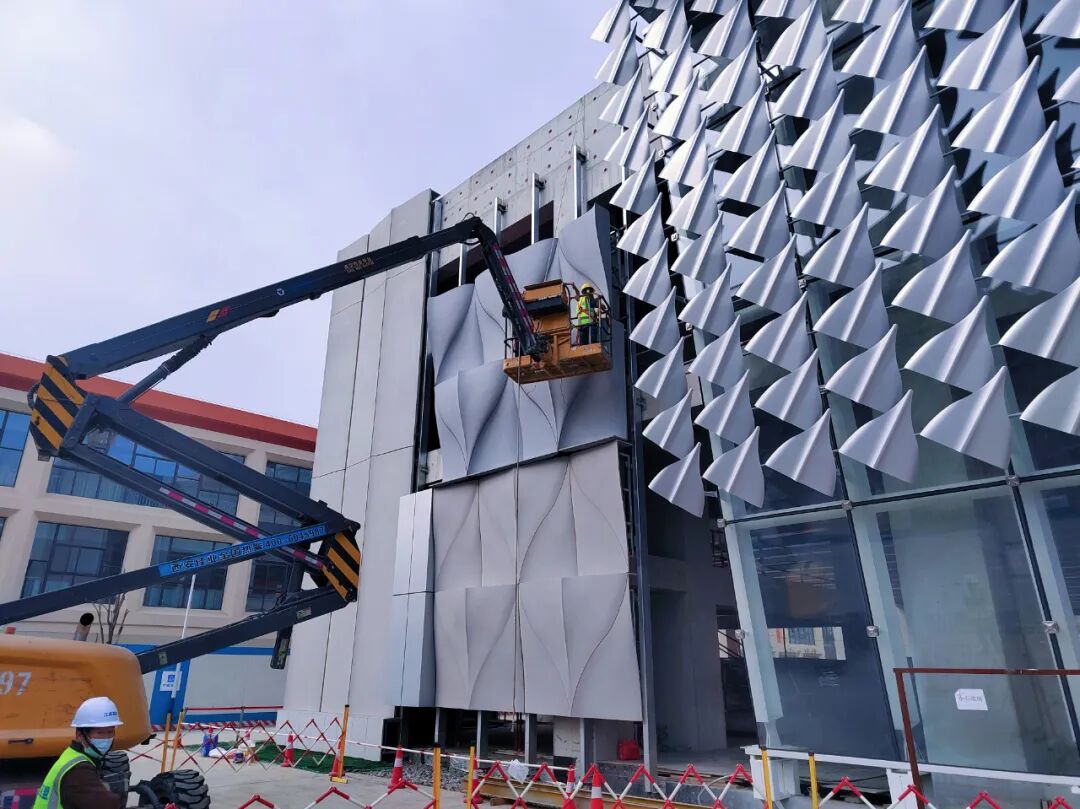

網架幕墻交叉作業

由于屋蓋為不規則網架

網架施工面臨屋蓋頂點標高較高

屋蓋結構厚度不均

安裝跨度大、作業半徑大等諸多挑戰

且在施工過程中

結構本身因自重和溫度變化均會產生變形

安裝精度極難控制

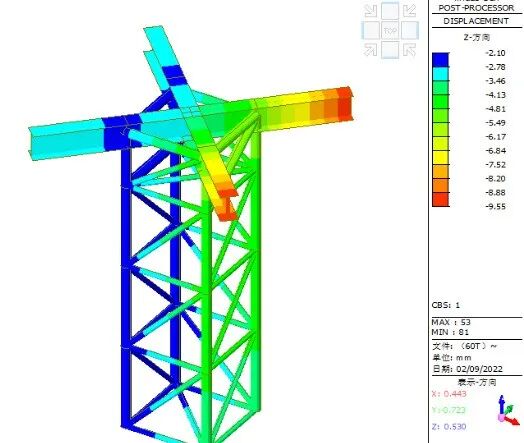

▲有限元軟件midas gen

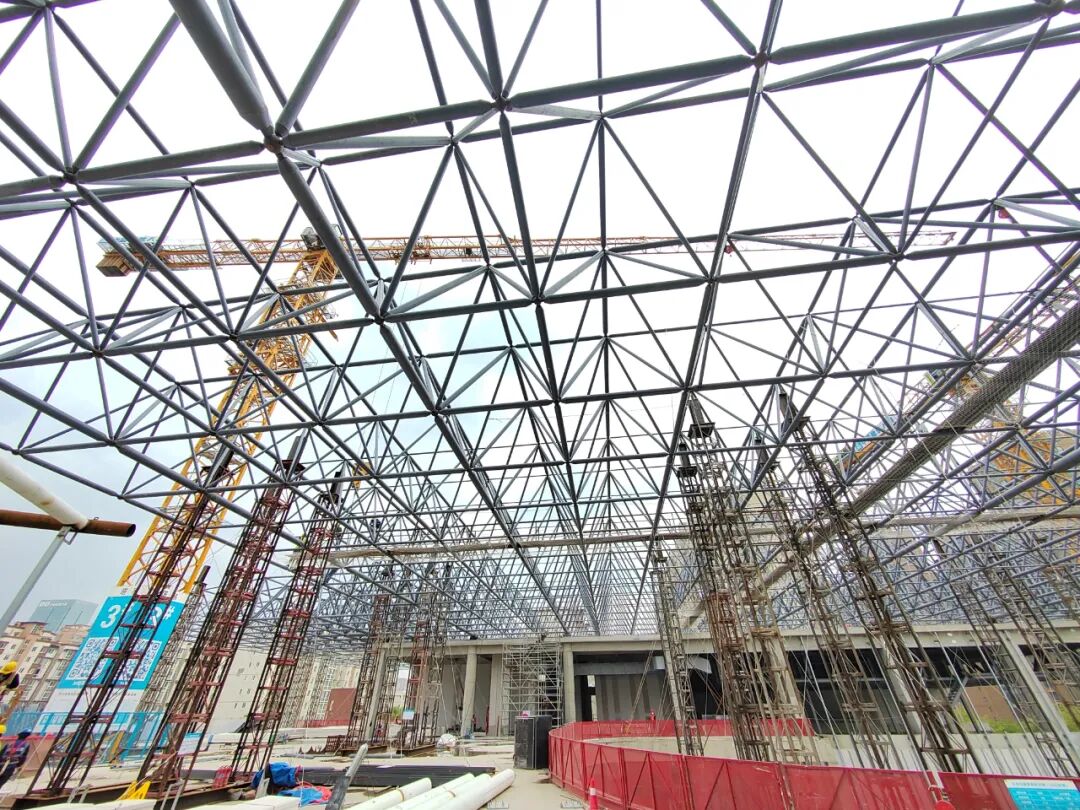

高空原位散裝

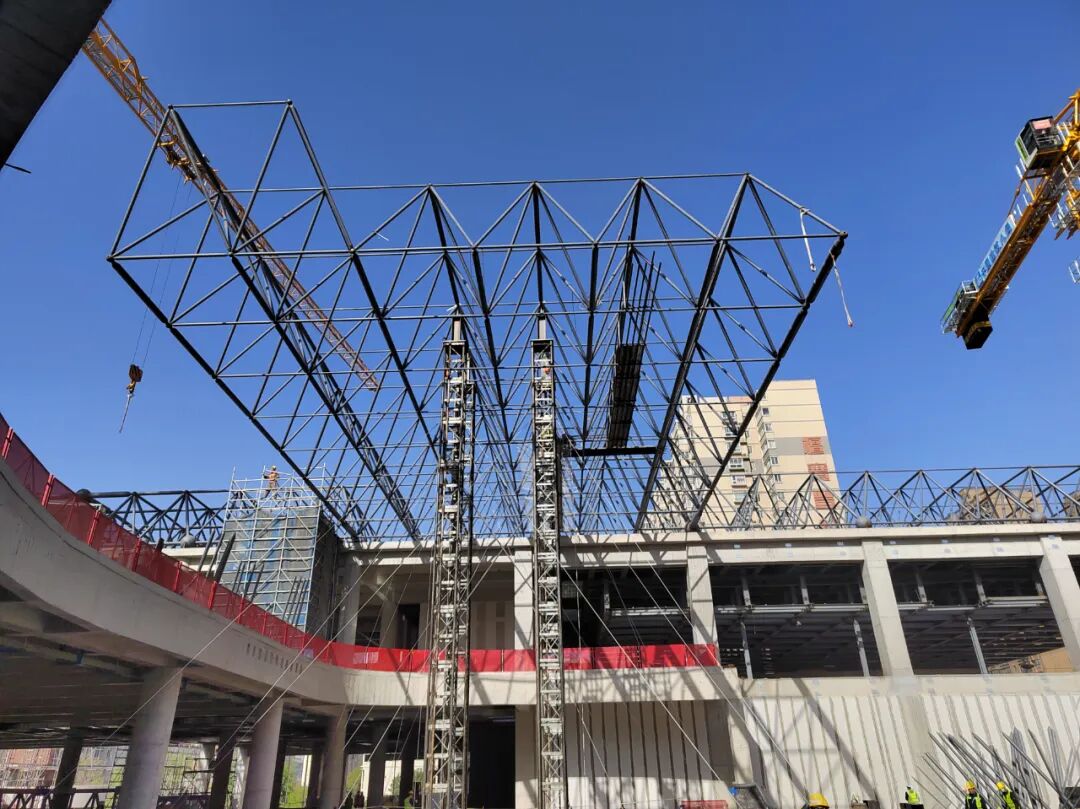

樓面原位散裝

項目部針對以上難點

在施工組織、方案審核、圖紙深化

施工工藝、構件加工安裝等各個方面統籌兼顧

采用樓面原位散裝+高空原位散裝的施工方案

在大跨度位置通過荷載分析定位胎架

保證結構穩定，受力均衡

網架可多點作業，提高網架施工精度和進度

運用BIM技術進行模擬管理

持續對結構進行測量與監控

通過有限元軟件midas gen進行承載力計算

確保網架整體造型及施工質量可控

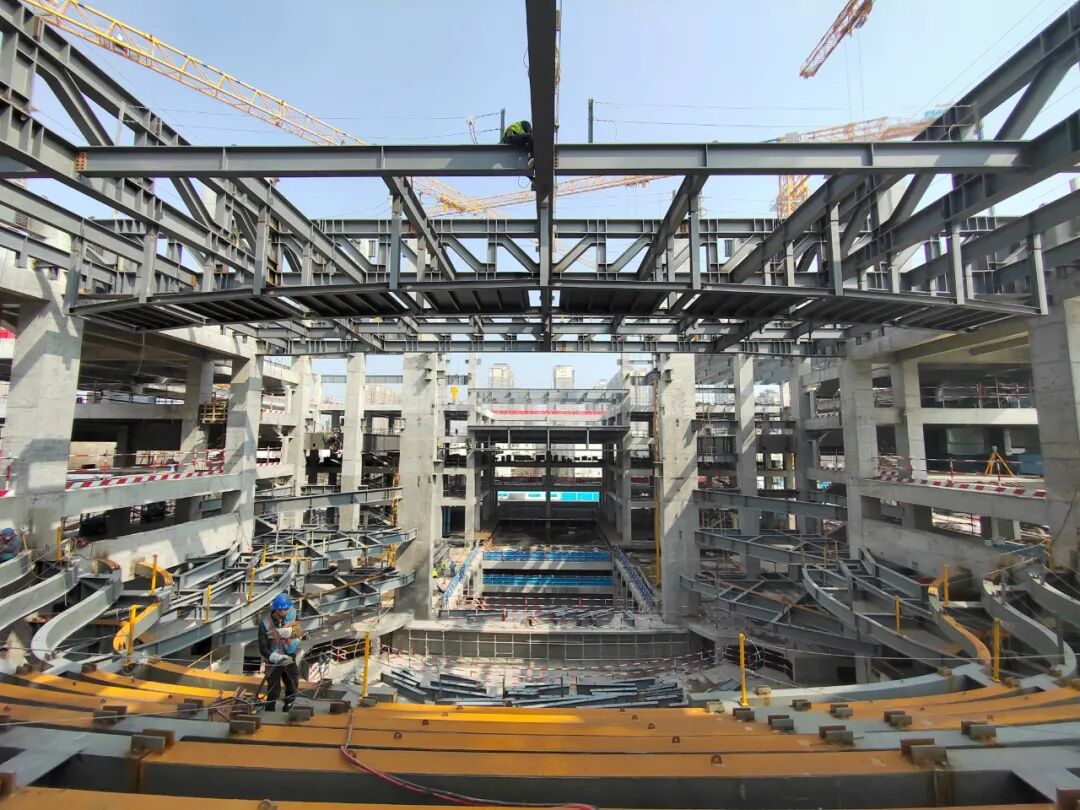

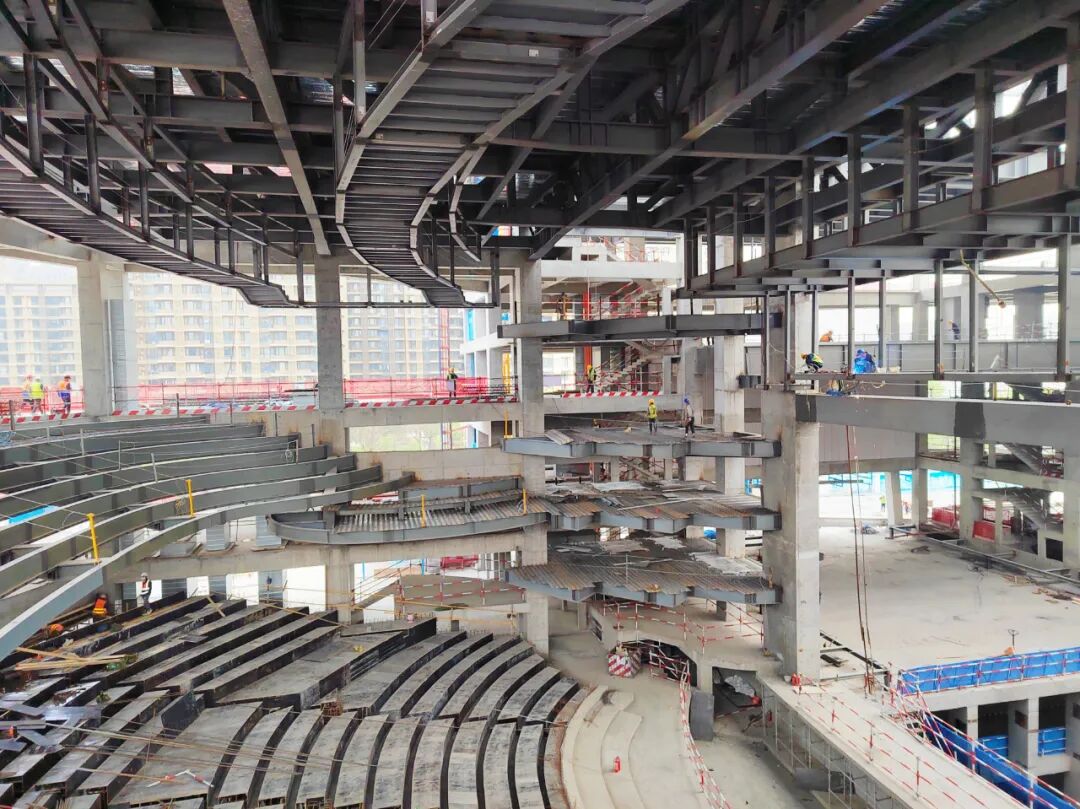

▲現場作業面全面穿插

項目涉及同一施工段網架、幕墻、鋼結構

主體結構及二次結構垂直交叉施工

施工協調量較大

自開工以來，項目圍繞建設目標

精畫“作戰圖”

明確“時間表”

細化“任務書”

整體分4個區域，投入2支隊伍平行施工

每個區劃分若干段組織流水施工

30天完成25萬方土方外運

10天完成3萬方級配砂石換填

施工高峰期現場作業人員千余人熱血奮戰

高標準、高效率推進項目建設

防疫不松勁，建設不停歇

項目在落實落細各項疫情防控措施的前提下

緊盯時間節點，細化任務分工，嚴控工程品質

扎實推動項目建設再提速、再提質
